# 机柜详情
系统在工商储类型电站中增加了储能单元/调压单元的机柜显示处。您可以在设备查看到您的机柜基本信息。
# 储能单元概览

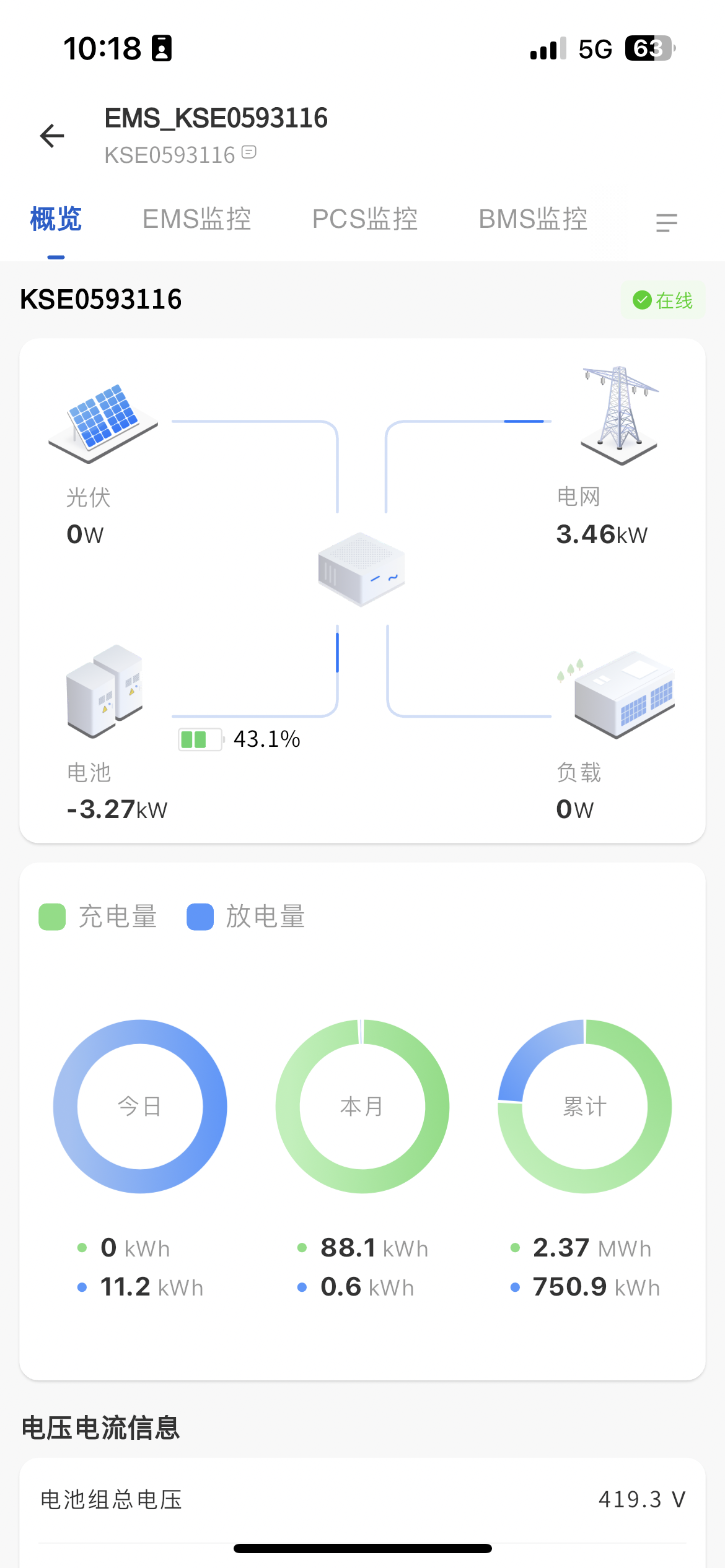

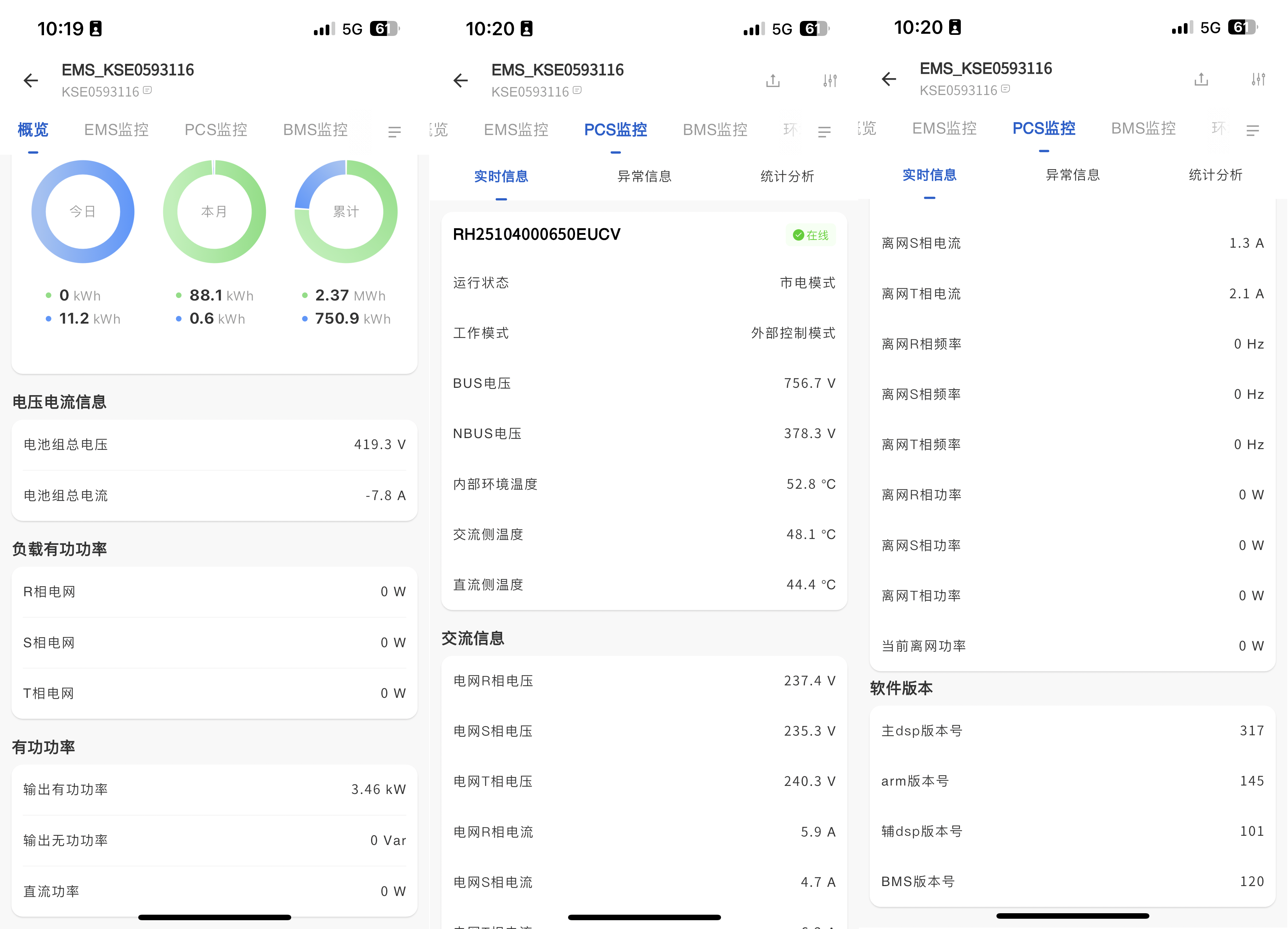

您可以在设备页面中，点击您想要查看的机柜数据，进入详情页面，在相关页面中，系统展示了当前机柜的工作能量流动图、电池工作基本信息、负载工作基本信息。
# PCS监控
实时信息

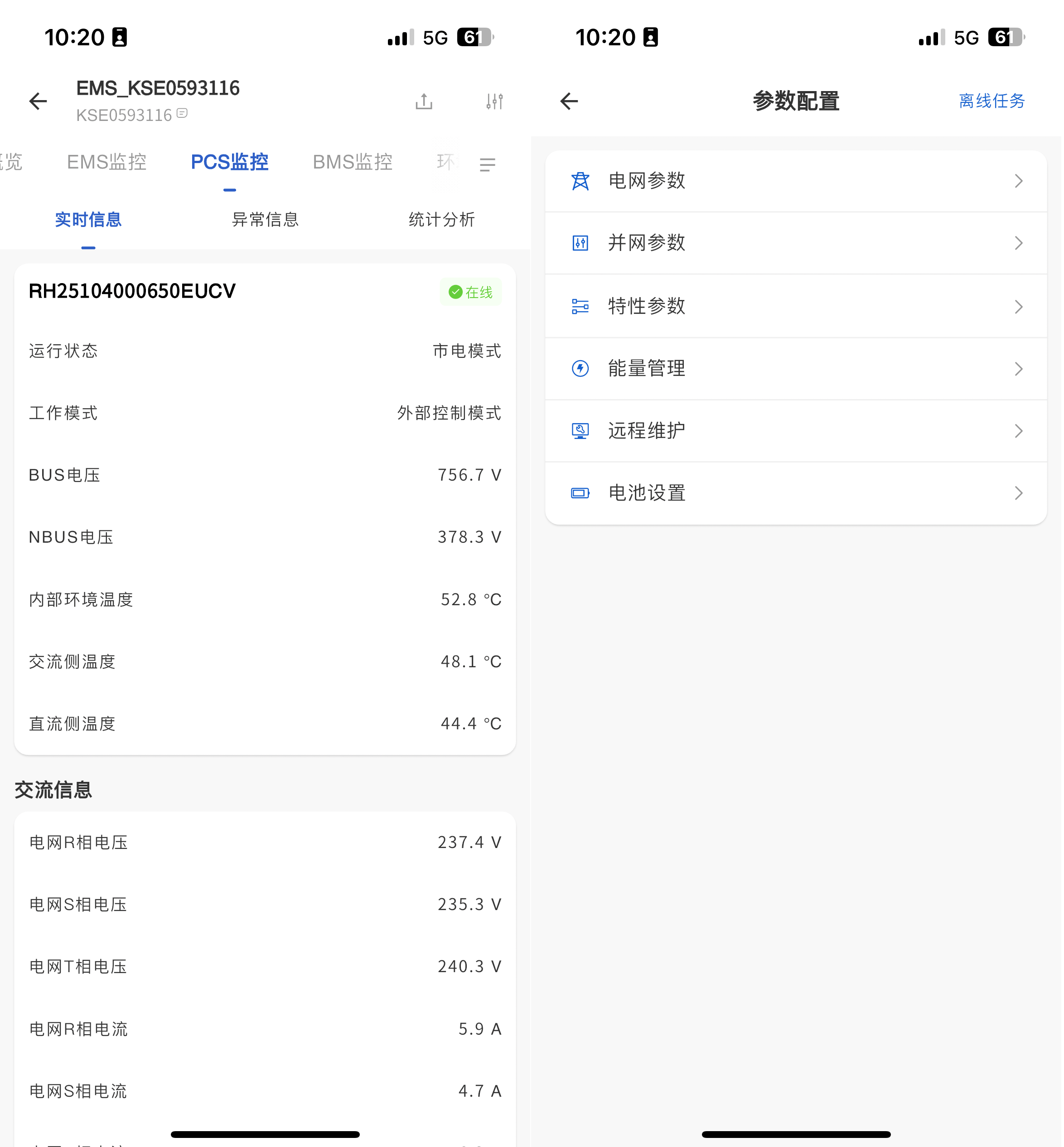

实时信息页面中展示该台设备的详细工作数据，包含：设备状态、发电数据、电网数据、温度、控制和版本号的详细信息（五分钟更新一次）。
- 故障信息

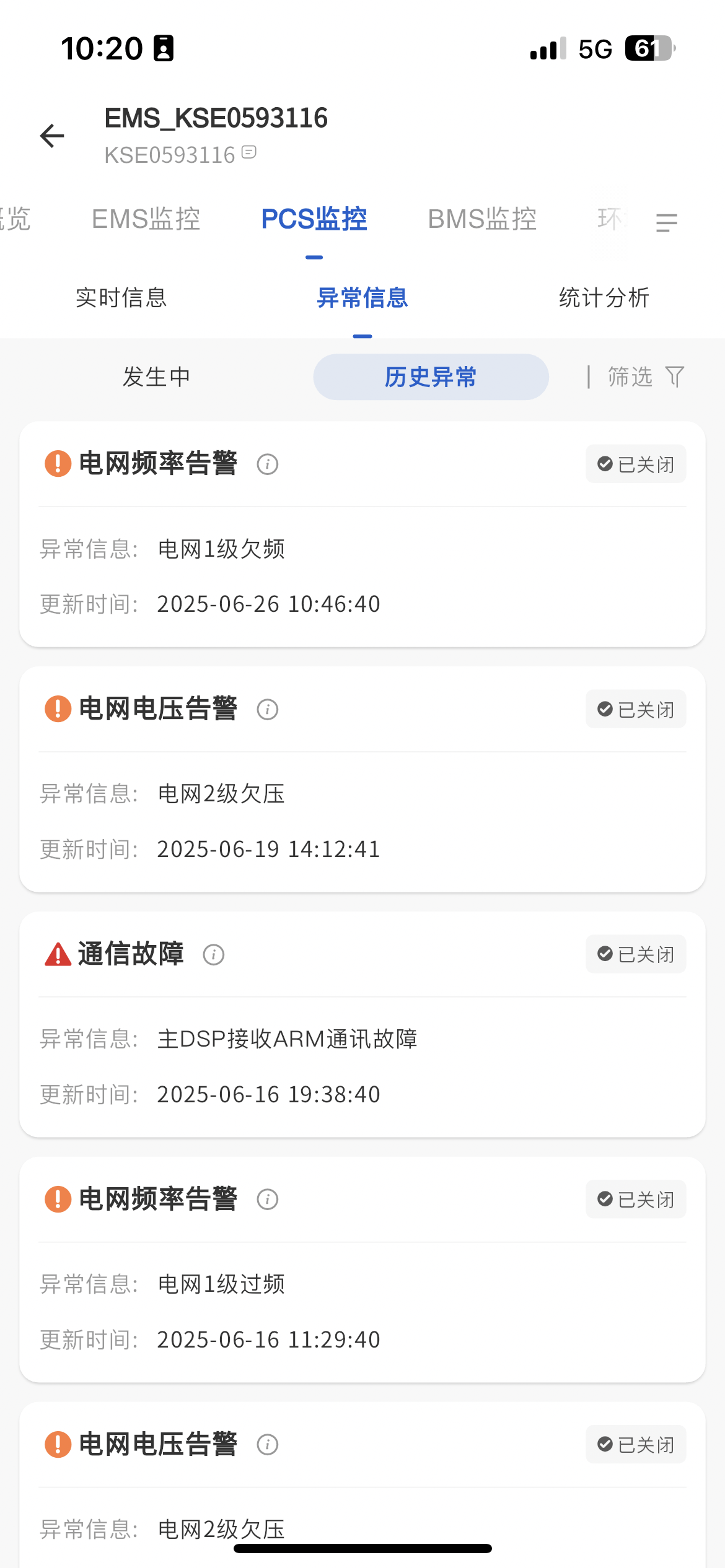

故障信息页面中，展示该台设备所有的故障数据。移动鼠标故障类型旁边的
按钮可以查看到故障告警的排查方案。
- 统计分析
统计页面中以折线图的方式展示了该设备的当前时间实时功率、历史功率、交流分析、直流电流对比、直流电压对比、直流电流和电压对比以及历史发电量。
# 设备参数配置
远程对设备工作参数进行读取、设置和设备自检（仅支持部分型号设备）的操作。
参数配置步骤
① 点击底部[设备]按钮，进入设备列表页面。
② 选择[EMS] tab ，找到要设置的机柜EMS，点击该数据。
③ 点击[PCS监控]按钮，进入PCS详情，再点击右上角[配置]按钮。
④ 在弹出的参数配置页面中，选择需要设置的参数类型。
⑤ 在对应的参数类型页面中，输入需要修改的参数值，点击[设置]按钮。

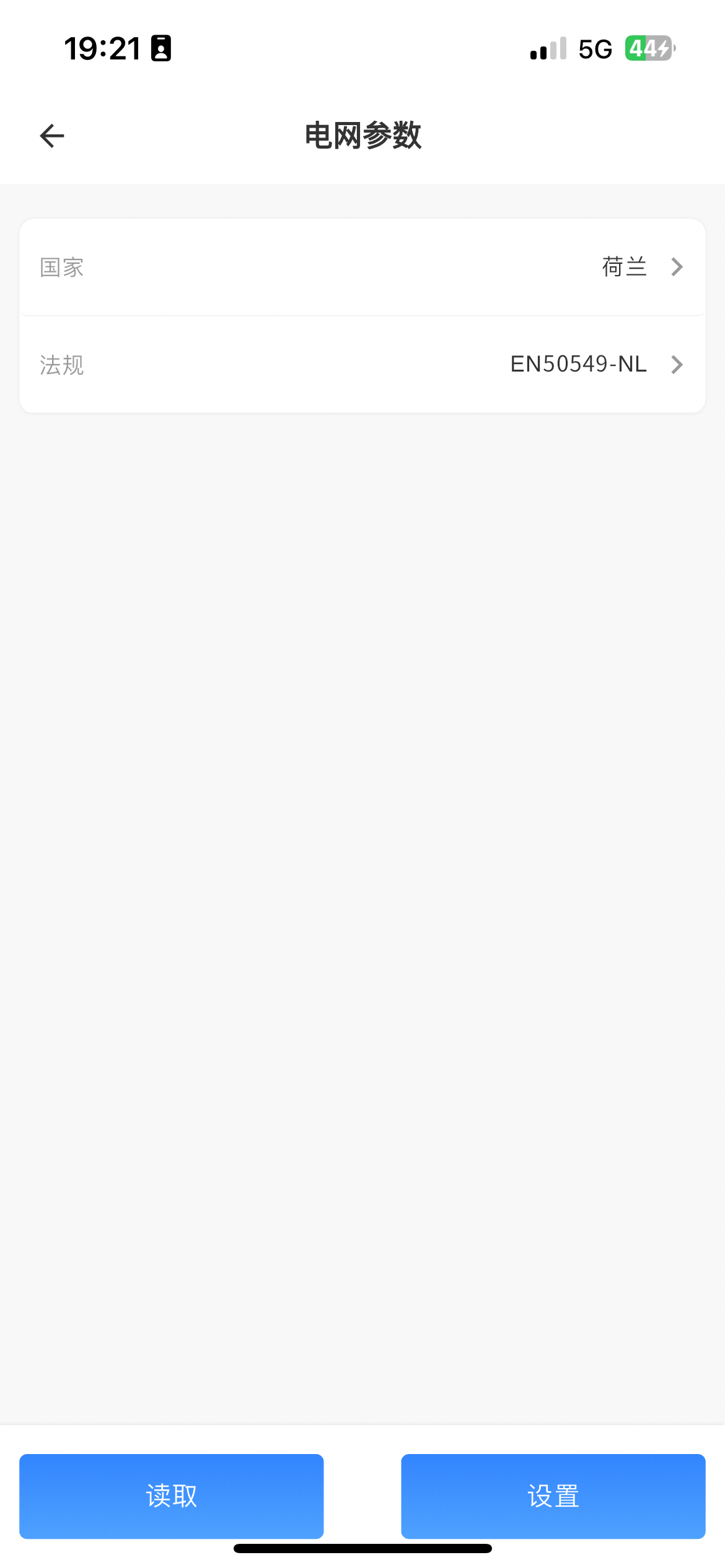

# 电网参数
| 参数名称 | 参数说明 | 参数范围 |
|---|---|---|
| 国家 | 设置不同的国家，法规会展示相应的内容 | |
| 法规 | 设置法规后，相关信息如并网参数、保护&时间等会自动修改为对应法规设置。 | |
| Auto Test | 用于检查和验证逆变器的运行状态、性能和安全性。（国家选择意大利时，可以使用Auto Test功能） |
# 并网参数

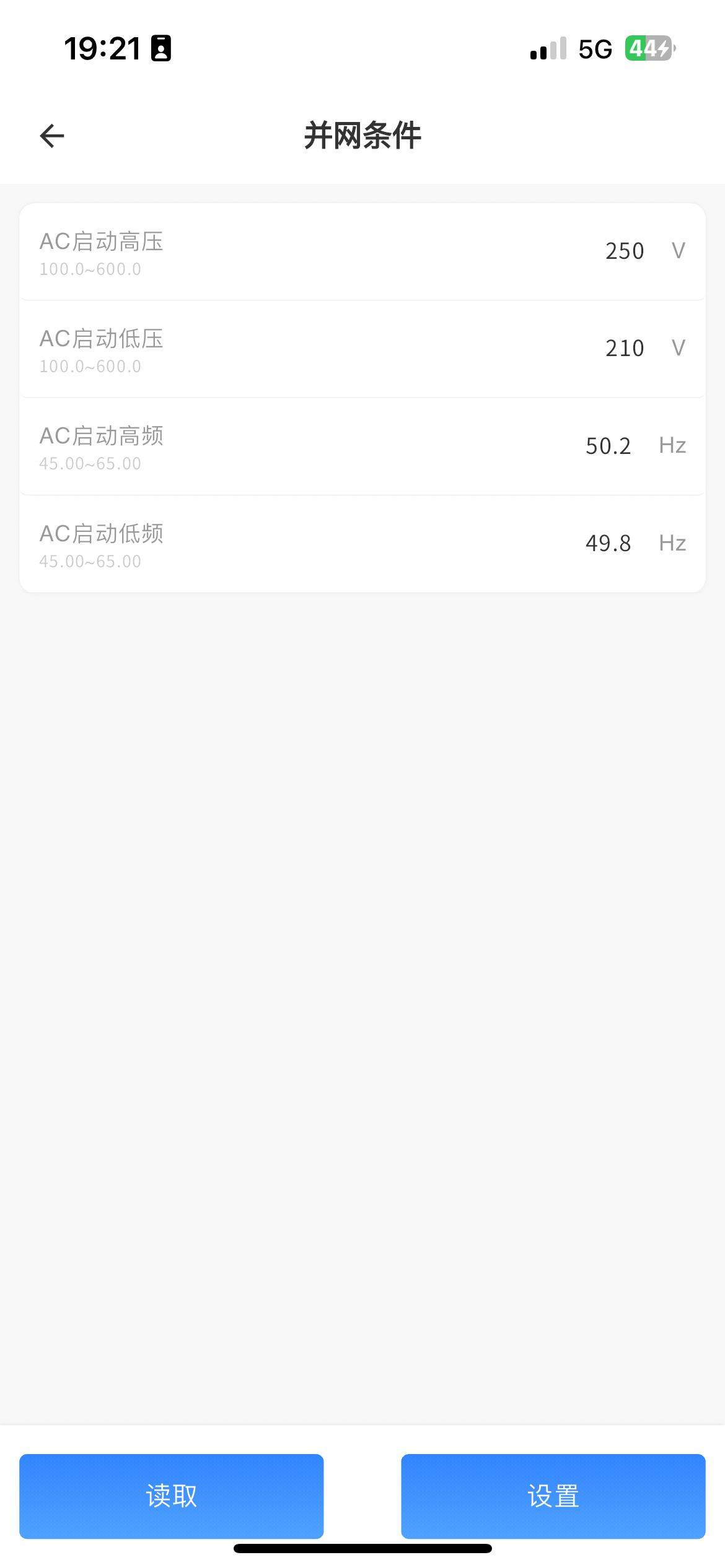

并网条件
| 参数名称 | 参数说明 | 参数范围 |
|---|---|---|
| AC启动高压(V) | 机器能并网的最高市电电压。并网前机器若检测到市电电压超过此电压，将无法并网（设置法规会自动修改至对应法规设置值，不建议用户修改） | 100V-600V，最小单位0.1V |
| AC启动低压 | 机器能并网的最低市电电压。并网前机器若检测到市电电压低于此电压，将无法并网（设置法规会自动修改至对应法规设置值，不建议用户修改） | 100V-600V，最小单位0.1V |
| AC启动高频(Hz) | 机器能并网的最高市电频率。并网前机器若检测到市电频率超过此频率，将无法并网（设置法规会自动修改至对应法规设置值，不建议用户修改） | 45Hz-65Hz，最小单位0.01Hz |
| AC启动低频(Hz) | 机器能并网的最低市电频率。并网前机器若检测到市电电压低于此频率，将无法并网（设置法规会自动修改至对应法规设置值，不建议用户修改） | 45Hz-65Hz，最小单位0.01Hz |
| 并网等待时间 | 机器开机后首次并网前的等待时间（设置法规会自动修改至对应法规设置值，不建议用户修改） | 1s-65535s，最低1s |
| 并网重连时间 | 机器因待机或断开市电等原因退出并网后，重新并网前的等待时间（设置法规会自动修改至对应法规设置值，不建议用户修改） | 1s-65535s，最低1s |
| 首次并网上升斜率（X%Pn/min） | 机器开机首次并网后追踪至MPPT最大功率点的速率（设置法规会自动修改至对应法规设置值，不建议用户修改） | 1-65535，最低1X%Pn/min |
| 重连并网上升斜率（X%Pn/min） | 机器重新并网后追踪至MPPT最大功率点的速率（设置法规会自动修改至对应法规设置值，不建议用户修改） | 1-65535，最低1X%Pn/min |
| 低压穿越使能 | 使能后开启低电压穿越功能 | 使能/不使能 |
| 高压穿越使能 | 使能后开启高电压穿越功能 | 使能/不使能 |
| 零电流穿越使能 | 使能后开启零电流穿越功能 | 使能/不使能 |

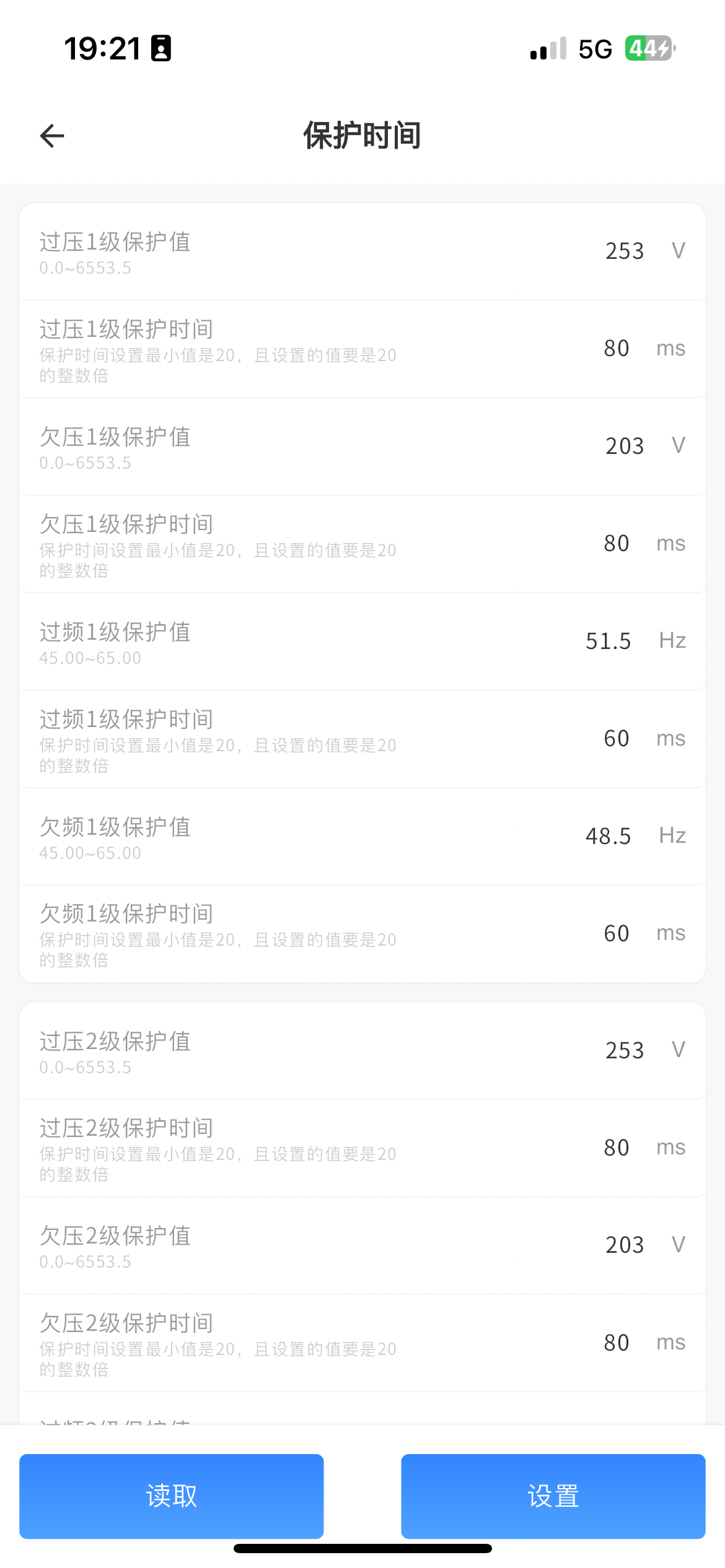

保护&时间
| 参数名称 | 参数说明 | 参数范围 |
|---|---|---|
| 欠压1级保护值(V) | 机器检测到市电电压低至此电压后会保护，报1级欠压故障（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低0.1V |
| 过压1级保护值(V) | 机器检测到市电电压高至此电压后会保护，报1级过压故障（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低0.1V |
| 欠频1级保护值(Hz) | 机器检测到市电频率低至此频率后会保护，报1级欠频故障（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置0.01Hz |
| 过频1级保护值(Hz) | 机器检测到市电频率高至此频率后会保护，报1级过频故障（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置0.01Hz |
| 欠压1级保护时间(ms) | 从市电1级欠压到机器保护所用的时间（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置20ms |
| 过压1级保护时间(ms) | 从市电1级过压到机器保护所用的时间（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置20ms |
| 欠频1级保护时间(ms) | 从市电1级欠频到机器保护所用的时间（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置20ms |
| 过频1级保护时间(ms) | 从市电1级过频到机器保护所用的时间（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置20ms |
| 欠压2级保护值(V) | 机器检测到市电电压低至此电压后会保护，报2级欠压故障（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低0.1V |
| 过压2级保护值(V) | 机器检测到市电电压高至此电压后会保护，报2级过压故障（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低0.1V |
| 欠频2级保护值(Hz) | 机器检测到市电频率低至此频率后会保护，报2级欠频故障（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置0.01Hz |
| 过频2级保护值(Hz) | 机器检测到市电频率高至此频率后会保护，报2级过频故障（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置0.01Hz |
| 欠压2级保护时间(ms) | 从市电2级欠压到机器保护所用的时间（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置20ms |
| 过压2级保护时间(ms) | 从市电2级过压到机器保护所用的时间（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置20ms |
| 欠频2级保护时间(ms) | 从市电2级欠频到机器保护所用的时间（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置20ms |
| 过频2级保护时间(ms) | 从市电2级过频到机器保护所用的时间（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置20ms |
| 欠压3级保护值(V) | 机器检测到市电电压低至此电压后会保护，报3级欠压故障（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低0.1V |
| 过压3级保护值(V) | 机器检测到市电电压高至此电压后会保护，报3级过压故障（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低0.1V |
| 欠频3级保护值(Hz) | 机器检测到市电频率低至此频率后会保护，报3级欠频故障（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置0.01Hz |
| 过频3级保护值(Hz) | 机器检测到市电频率高至此频率后会保护，报3级过频故障（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置0.01Hz |
| 欠压3级保护时间(ms) | 从市电3级欠压到机器保护所用的时间（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置20ms |
| 过压3级保护时间(ms) | 从市电3级过压到机器保护所用的时间（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置20ms |
| 欠频3级保护时间(ms) | 从市电3级欠频到机器保护所用的时间（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置20ms |
| 过频3级保护时间(ms) | 从市电3级过频到机器保护所用的时间（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置20ms |
| 10分钟过压保护值(V) | 当电网电压超过1.1倍逆变器应至少保持运行10分钟（与过压保护功能冲突，开启此功能需要把过压保护时间设置为大于10分钟） | 最低0.1V |

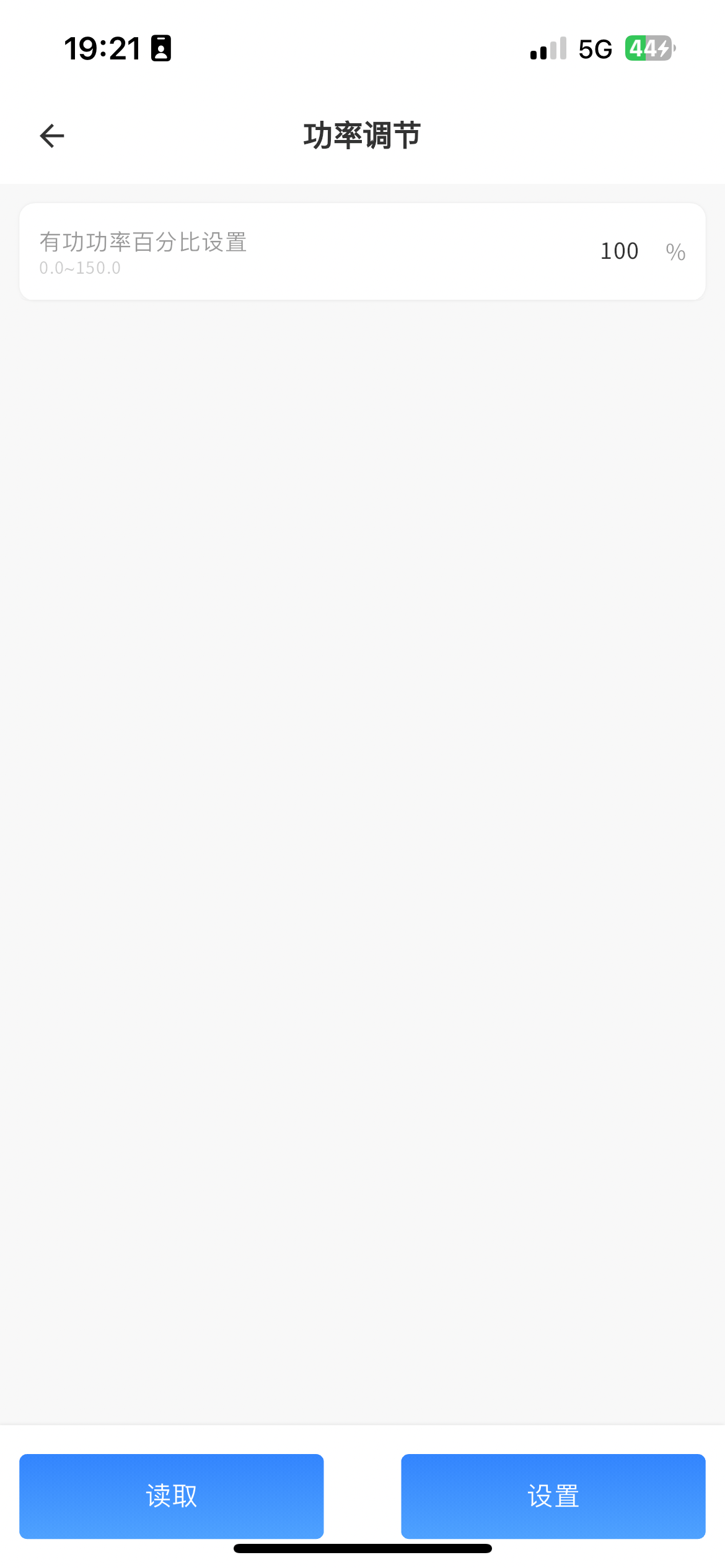

功率调节
| 参数名称 | 参数说明 | 参数范围 |
|---|---|---|
| 有功功率百分比 | 设置值后，机器最大功率即变为最大功率*设置百分比 | 最低0.1% |
| 有功P(U)曲线开关 | 设置后，机器按P（U）曲线工作 | 开启/关闭 |
| 电网过压调整电压点1(V) | 设置值后，电网过压后设备调整到该值电压 | 最低0.1V |
| 电网过压调整电压点2(V) | 设置值后，电网过压后设备调整到该值电压 | 最低0.1V |
| 电网过压调整电压点3(V) | 设置值后，电网过压后设备调整到该值电压 | 最低0.1V |
| 电网过压调整电压点4(V) | 设置值后，电网过压后设备调整到该值电压 | 最低0.1V |
| 电网过压功率调整电压点1功率(%) | 设置值后，电网过压后设备调整到该值功率 | 最低0.1% |
| 电网过压功率调整电压点2功率(%) | 设置值后，电网过压后设备调整到该值功率 | 最低0.1% |
| 电网过压功率调整电压点3功率(%) | 设置值后，电网过压后设备调整到该值功率 | 最低0.1% |
| 电网过压功率调整电压点4功率(%) | 设置值后，电网过压后设备调整到该值功率 | 最低0.1% |
| 电网过压功率调整时间 | 设置值后，电网过压后设备在经历该值的时间后自动调整 | 最低1s |
| 功率响应开关 | 使能后，可设置无功功率响应速度，不使能则按最快速度响应 | 开启/关闭 |
| 功率响应时间常数 | 设置无功功率响应时间常数 | |
| 无功功率调节 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | 禁用 功率因数设置已启用 无功功率百分比设置已启用 Q(U)曲线设置已启用 Q(P)曲线设置已启用 |
| 无功功率百分比 | 可设置无功功率百分比 | 最低0.1% |
| 功率因数 | 可设置功率因数值 | 0.001 |
| Q(P)曲线选择 | 可设置Q（P）曲线 |
曲线A 曲线B 曲线C |
| 有功功率百分比点A(%) | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 有功功率百分比点A处功率因数 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 有功功率百分比点B(%) | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 有功功率百分比点B处功率因数 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 有功功率百分比点C(%) | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 有功功率百分比点C处功率因数 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | 有功功率百分比点D(%）) | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 |
| 有功功率百分比点D处功率因数 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 无功功率响应时间常数 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 进入曲线电压 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 退出曲线电压 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 退出曲线功率 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| Q(U)曲线选择 | 可设置Q（U）曲线 | 曲线A 曲线B 曲线C |
| 电压比U1 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 电压比U1对应的无功功率百分比 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 电压比U2 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 电压比U2对应的无功功率百分比 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 电压比U3 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 电压比U3对应的无功功率百分比 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 电压比U4 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 电压比U4对应的无功功率百分比 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 进入曲线功率 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 退出曲线功率 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 无功功率响应时间常数 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 有功功率设定值(kW) | ||
| 无功功率设定值(kW) | ||
| LVRT零功率模式 | ||
| HVRT零功率模式 | ||
| 过频降额开关 | ||
| 过频降额曲线类型 | ||
| 过频降额频率点F1(起始点)(Hz) | ||
| 过频降额频率点F2(结束点)(Hz) | ||
| 过频降额频率点F3(保留)(Hz) | ||
| F1频率点下的功率设定值(%) | ||
| F2频率点下的功率设定值(%) | ||
| F3频率点下的功率设定值(%) | ||
| 过频降额功率恢复的频率点(Hz) | ||
| 过频降额的功率斜率(%/min) | ||
| 过欠频升额的恢复时间(s) | ||
| 欠频升额恢复斜率(%/min) |

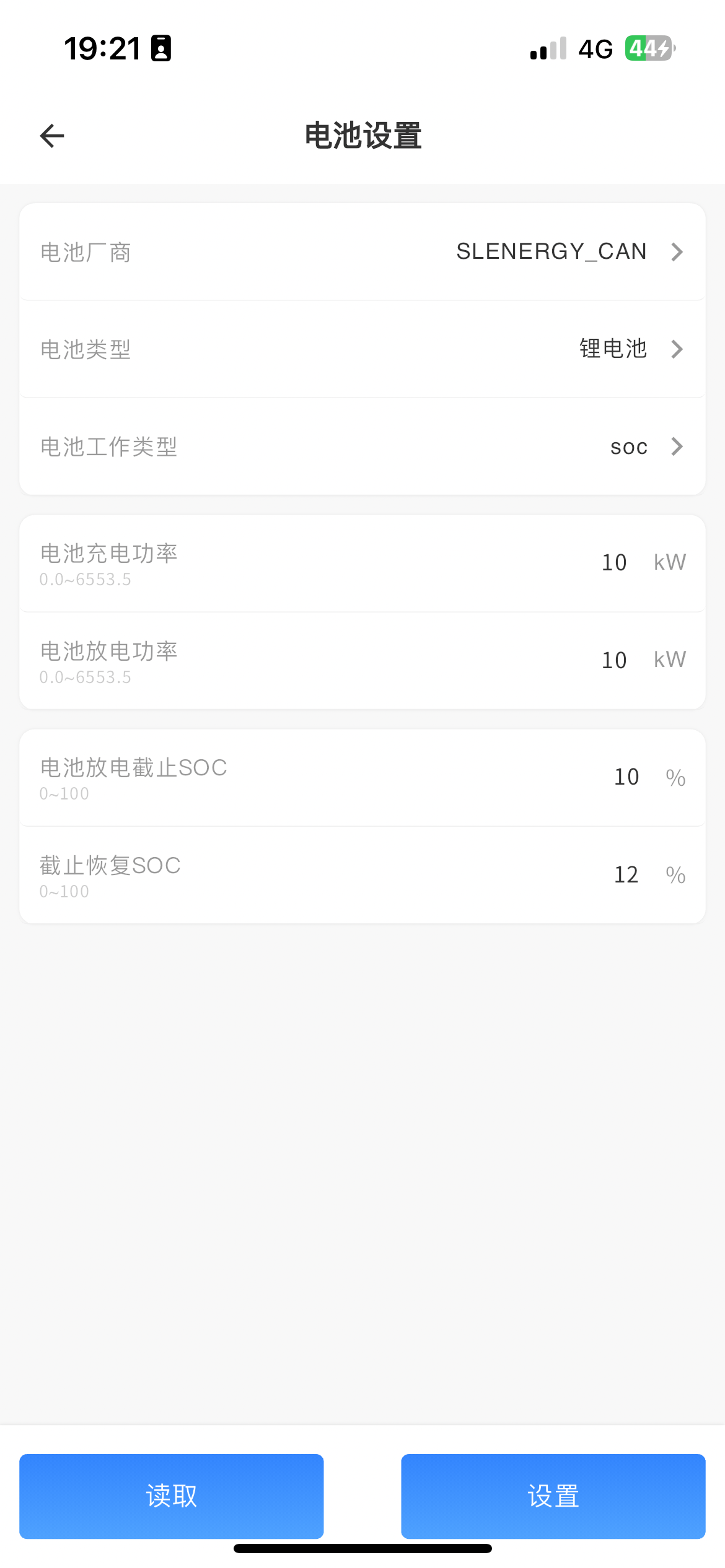

# 电池设置
| 参数名称 | 参数说明 | 参数范围 |
|---|---|---|
| 电池厂商 | 设置电池的生产商。 | 中兴派能_CAN 中兴派能_RS485 天邦达_CAN 天邦达_RS485 欣旺达_CAN 欣旺达_RS485 BYD_CAN BYD_RS485 优能_CAN 优能_RS485 嘉佰达_CAN 嘉佰达_RS485 AOBOET_CAN AOBOET_RS485 SLENERGY_CAN SLENERGY_RS485 DESAY_CAN DESAY_RS485 GENIXGEREEN_CAN GENIXGEREEN_RS485 DYNESS_CAN DYNESS_RS485 |
| 电池类型 | 选择电池的类型 | 无/铅酸电池/锂电池 |
| 电池工作类型 | 选择电池工作模式 | 根据电压/根据SOC/没有电池 |
| 混合模式下电池放电截止电压 | 在有PV的情况下，设置值后，电池电压低于设置值后停止放电 | 最低0.1V |
| 混合模式下电池放电截止SOC | 在有PV的情况下，设置值后，电池放电至SOC低于设置值后即停止放电 | 最低1% |
| 混合模式下截止恢复电压 | 在有PV的情况下，设置值后，电池电压高于设置值后允许放电 | 最低0.1V< |
| 混合模式下截止恢复SOC | 在有PV的情况下，设置值后，电池充电至SOC高于设置值后允许放电 | 最低1% |
| 最大放电电流 | 设置电池最大放电电流 | 最低1A |
| 最大充电电流 | 设置电池最大充电电流 | 最低1A |
| 电池充电功率(kW) | 设置电池最大充电功率 | 最低0.1kW |
| 电池放电功率(kW) | 设置电池最大放电功率 | 最低0.1kW |
| 上电激活控制开关 | 使能后上电激活电池 | 开启/关闭 |
| 电池激活开关 | 使能后一直激活电池 | 开启/关闭 |
| 市电充电最大电流(A) | 设置市电对电池最大充电电流 | 最低设置0，最小单位1A |
| 市电充电目标SOC(%) | 设置使用市电对电池充电的SOC | 最低设置0，最小单位1% |
| 市电充电目标电压(V) | 设置使用市电对电池充电的电压 | 最低设置0，最小单位0.1V |
| 电池容量(Ah) | 依据实际安装电池容量进行设置 | 最低设置0，最小单位1Ah |
| 锂电池丢失报故障开关 | 设置后，如果电池BMS无法与逆变器通信，逆变器将停止工作并报故障 | 开启/关闭 |
| 电池放电截止电压(V) | 当电池电压低于这个设置阈值，电池不能进行发电 | 最低设置0，最小单位0.1V |
| 截止恢复电压(V) | 当电池电压高于这个设置的阈值，电池可以进行放电 | 最低设置0，最小单位0.1V |
| 电池放电截止SOC(%) | 设置值后，电池放电至SOC低于设置值后即停止放电 | 最低设置0，最小单位1% |
| 截止恢复SOC(%) | 设置值后，电池充电至SOC高于设置值后即恢复放电 | 最低设置0，最小单位1% |
| 柴发充电开关 | 设置后，使用发电机为连接的电池组充电 | 开启/关闭 |
| 柴发充电启动电压(V) | 最低0，最高6553.5kW，单位0.1kW | |
| 柴发充电启动SOC(%) | 设置储能设备的放电功率。 | 最低0，最高6553.5kW，单位0.1kW |
| 柴发充电电流(A) | 可设置发电机给电池充电电流 | 最低设置0，最小单位1A |
| 柴发信号 | 设置储能设备的放电功率。 | 继电器常开/继电器常闭 |
| 柴发强制开启 | 当发电机连接时，在不满足其它条件的情况下，强制启动发电机 | 开启/关闭 |
| 电网充电使能 | 设置后，使用电网为连接的电池组充电 | 开启/关闭 |
| 电网充电启动电压(V) | 电池电压低于这个设置阈值，电网开始给电池进行强制充电 | 最低设置0，最小单位0.1V |
| 电网充电启动SOC(%) | 电池soc低于这个设置阈值，电网开始给电池进行强制充电 | 最低设置0，最小单位1% |
| 电网充电电流(A) | 可设置电网给电池充电电流 | 最低设置0，最小单位1A |
| 电网信号 | 设置储能设备的放电功率。 | 最低0，最高6553.5kW，单位0.1kW |
| 浮充电压(V) | 设置铅酸电池的浮充电压 | 最低设置0，最小单位0.1V |
| 恒压充电电压(V) | 设置铅酸电池的恒压充电电压 | 最低设置0，最小单位0.1V |
| 均衡充电电压(V) | 设置铅酸电池的均衡充电电压 | 最低设置0，最小单位0.1V |
| 均衡充电周期(天) | 设置铅酸电池的均衡充电周期 | 最低设置0，最小单位1Day |
| 均衡充电时长(小时) | 设置铅酸电池的均衡充电时长 | 最低设置0，最小单位1Hour |
| 欠压报警电压(V) | 使铅酸电池和锂电池在达到设置电压值时报警 | 最低设置0，最小单位0.1V |
| 欠压报警SOC(%) | 使铅酸电池和锂电池在达到设置SOC值时报警 | 最低设置0，最小单位1% |
| AC充电功率 | 最低设置0，最小单位0.1kW | |
| 充电截止SOC(%) | 最低设置0，最小单位1% | |
| 充电截止恢复SOC(%) | 最低设置0，最小单位1% | |
| SOC强制校准使能 | 使能/不使能 | |
| SOC强制校准周期 |
从不 仅一次 每天 每7天 每15天 每30天 | |
| 电池功率(kW) | 最小单位0.1kW |

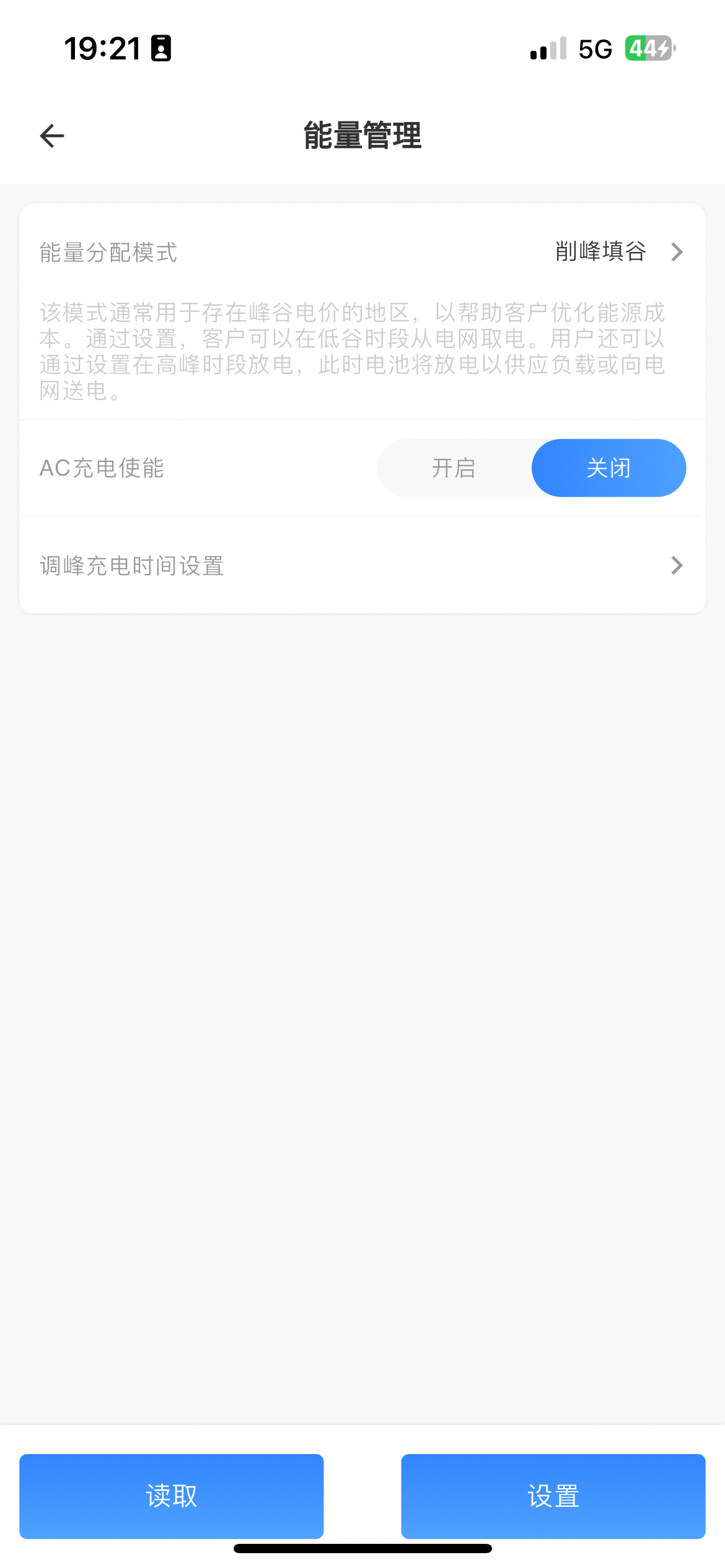

# 能源管理
| 参数名称 | 参数说明 | 参数范围 |
|---|---|---|
| 能量分配模式 | 选择逆变器工作模式 | 离网模式 UPS模式 自发自用模式 削峰填谷模式 卖电模式 |
| 强制充电时间设置 | 机器按设置的强制充电时间段等参数设置工作 | |
| AC充电 | 开启后，电网可给电池充电 | 开启/关闭 |
| AC充电时间设置 | 机器按设置的AC充电时间段等参数设置工作 | |
| 调峰充放电时间设置 | 机器按设置的调峰充电或放电时间段等参数设置工作 | |
| PV能量流向优先级 | 设置光伏发电能量流向优先级 |
负载-电池-电网 负载-电网-电池 电池-负载-并网 |
| 电网调峰 | 使能后开启电网调峰功能 | 开启/关闭 |
| 电网调峰功率(W) | 限制从电网取电功率 | 最低设置0，最小单位1kW |
| 零输出功率(W) | 输出到电网功率为零 | 最低设置0，最小单位1kW |
| 定时充放电 | 设置后，支持电网或发电机为电池充电，以及何时电池放电为负载供电 | 开启/关闭 |
| 充放电时间设置 | 机器按设置的充放电时间段为电池充电或者为电池放电 | |
| 充电开关 | 使能后，可以给电池充电（1.有PV可直接充电；2.电网充电的前提条件） | 开启/关闭 |
| 总并网开关 | 使能后，机器与电池并网（电池并网的前提条件） | 开启/关闭 |
| 电池并网开关 | 使能后，总并网开关同时使能，机器电池能够并网 | 开启/关闭 |
| 最大光伏功率(W) | ||
| 最大光伏卖电功率(W) | ||
| 光伏卖电(Zero Export to Load) | 使能/不使能 | |
| 光伏卖电(Zero Export to CT) | 使能/不使能 |

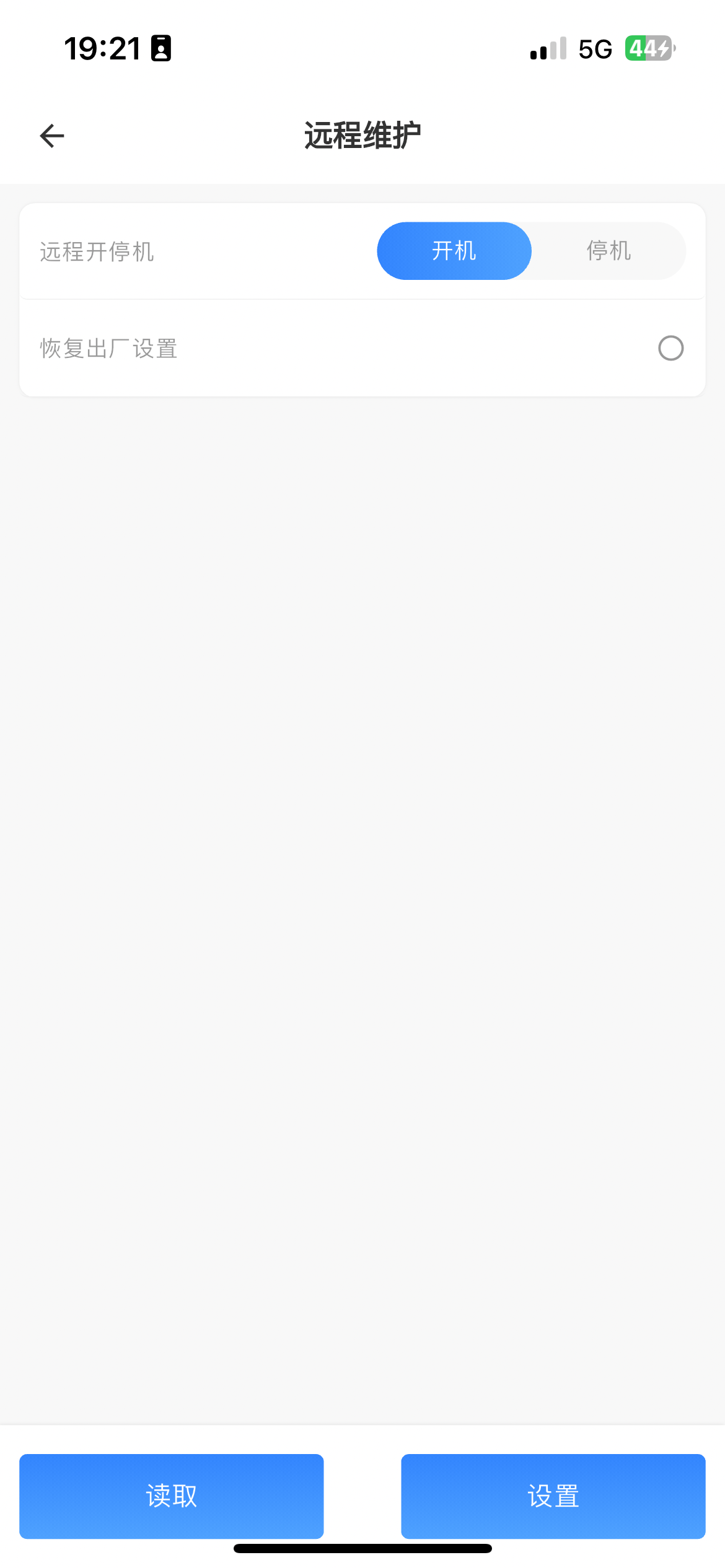

# 远程维护
| 参数名称 | 参数说明 | 参数范围 |
|---|---|---|
| 开机状态 | 默认使能，即开机状态，取消使能机器进入待机状态 | 开机/关机 |
| 重启 | 使能后，机器会重启 | 开启/关闭 |
| 外置选择 | 根据设备所在的国家/地区的实际时间进行设置 |
无 电表 有线CT |
| CT自检方向使能 | 使能后可设置CT方向 | 开启/关闭 |
| R相CT方向设置 | 使能后在电池并网条件下进行反接判断，如异常将报错提示，手动设置正确的CT方向即可 | 正常/反向 |
| S相CT方向设置 | 使能后在电池并网条件下进行反接判断，如异常将报错提示，手动设置正确的CT方向即可 | 正常/反向 |
| T相CT方向设置 | 使能后在电池并网条件下进行反接判断，如异常将报错提示，手动设置正确的CT方向即可 | 正常/反向 |
| 外置CT变比 | 由外接的CT决定变比 | |
| R相外置CT使能 | 使能后可设置CT方向 | |
| 电表品牌与协议 | 外接电表时对应的电表品牌 | |
| 恢复出厂设置 | 使能后，机器所有设置项均恢复为出厂设置 | 开启/关闭 |
| S相外置CT使能 | 使能后可设置CT方向 | |
| T相外置CT使能 | 使能后可设置CT方向 | |
| 手动设置R相CT相序 |
R相(默认) S相 T相 | |
| 手动设置S相CT相序 |
R相 S相(默认) T相 | |
| 手动设置T相CT相序 |
R相 S相 T相(默认) | |
| 电表使能 | 使能/不使能 | |
| 电表类型 |
单相 三相 | |
| 逆变器等待重启延迟时间(s) | 最低设置0，最小单位1s |
# BMS监控

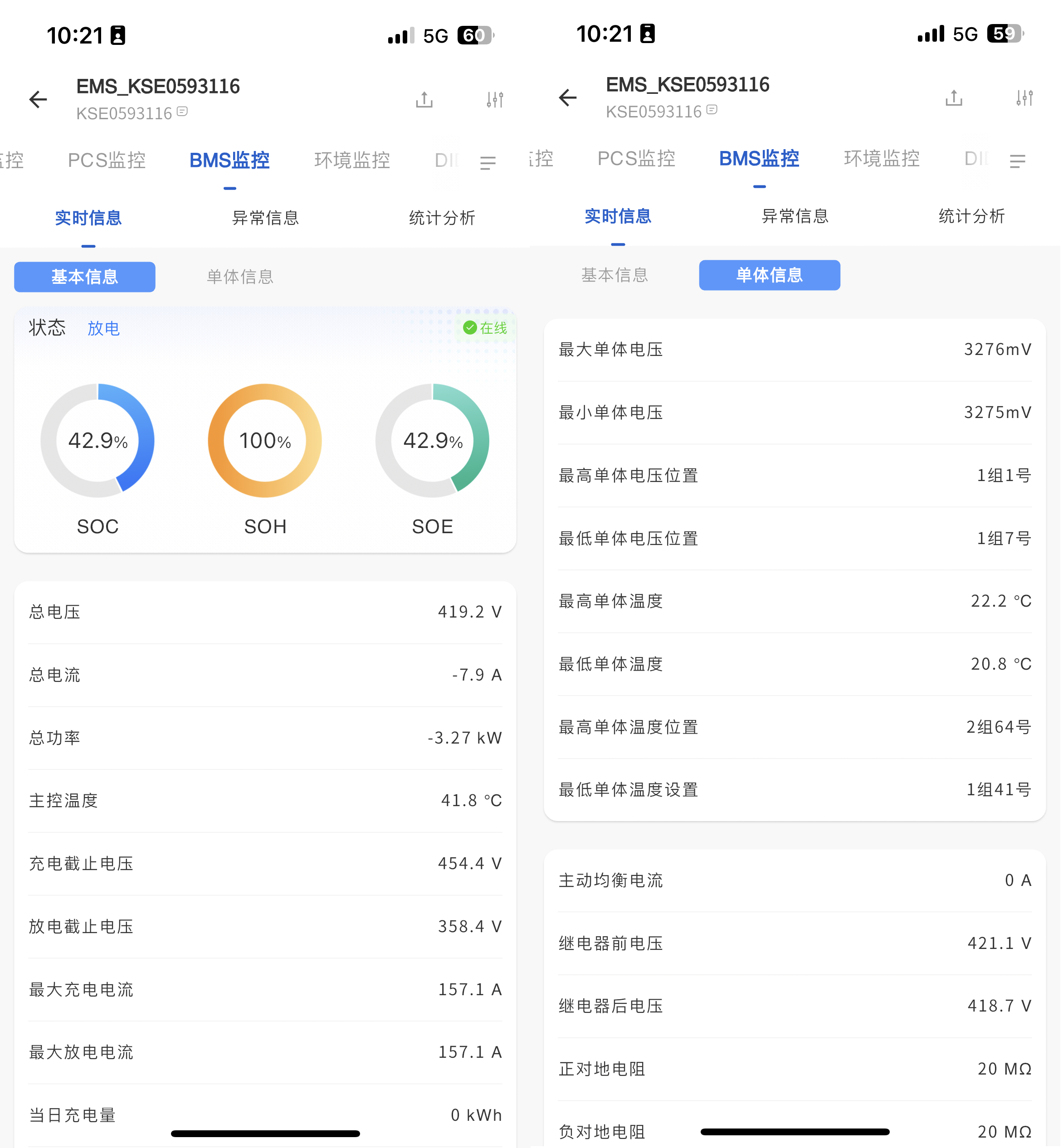

实时信息
BMS实时信息页面中展示了该机柜中电池的详细运行数据，如：运行基本信息，运行状态、单体电芯运行信息、单体电芯详细运行数据等。
异常信息

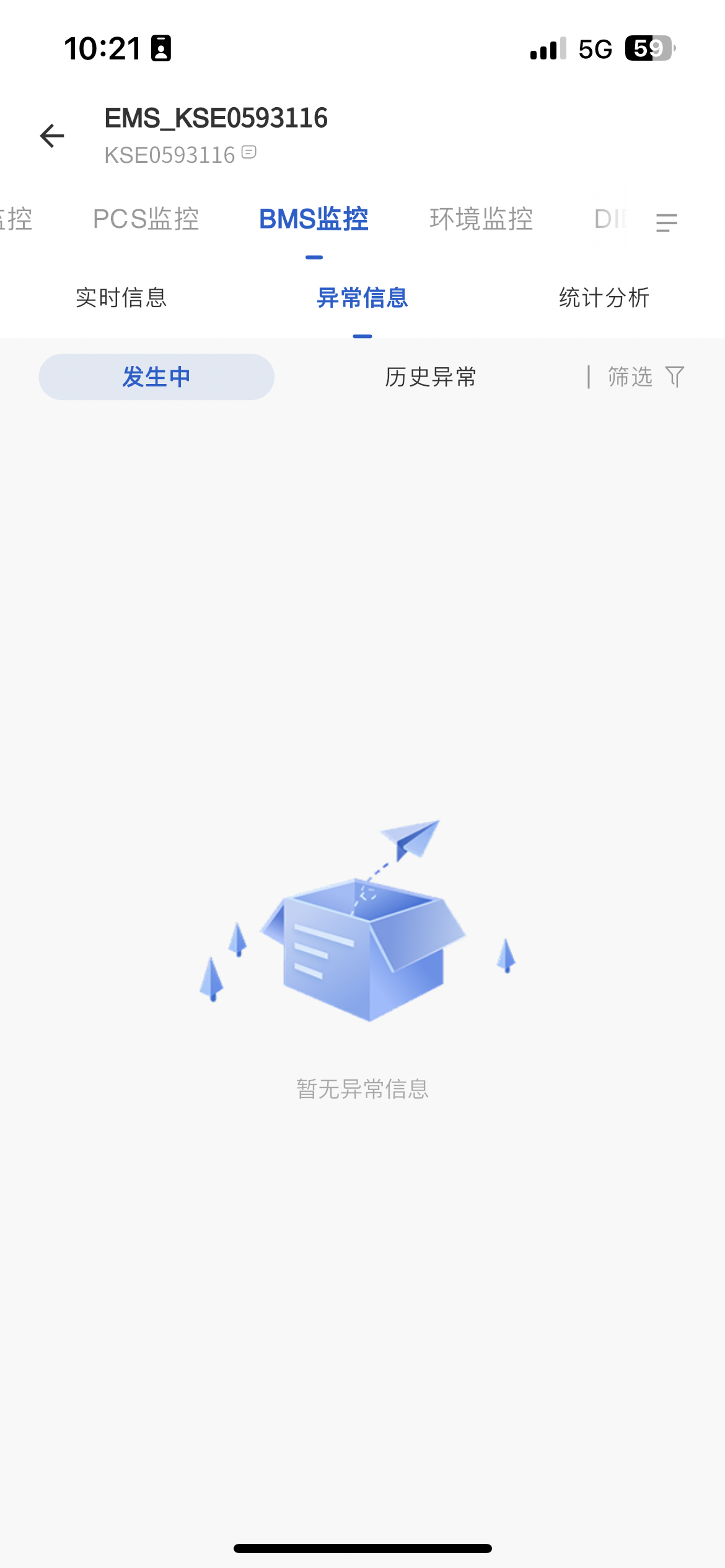

故障信息页面中，展示该台BMS设备所有的故障数据。移动鼠标故障类型旁边的 按钮可以查看到故障告警的排查方案。
统计分析

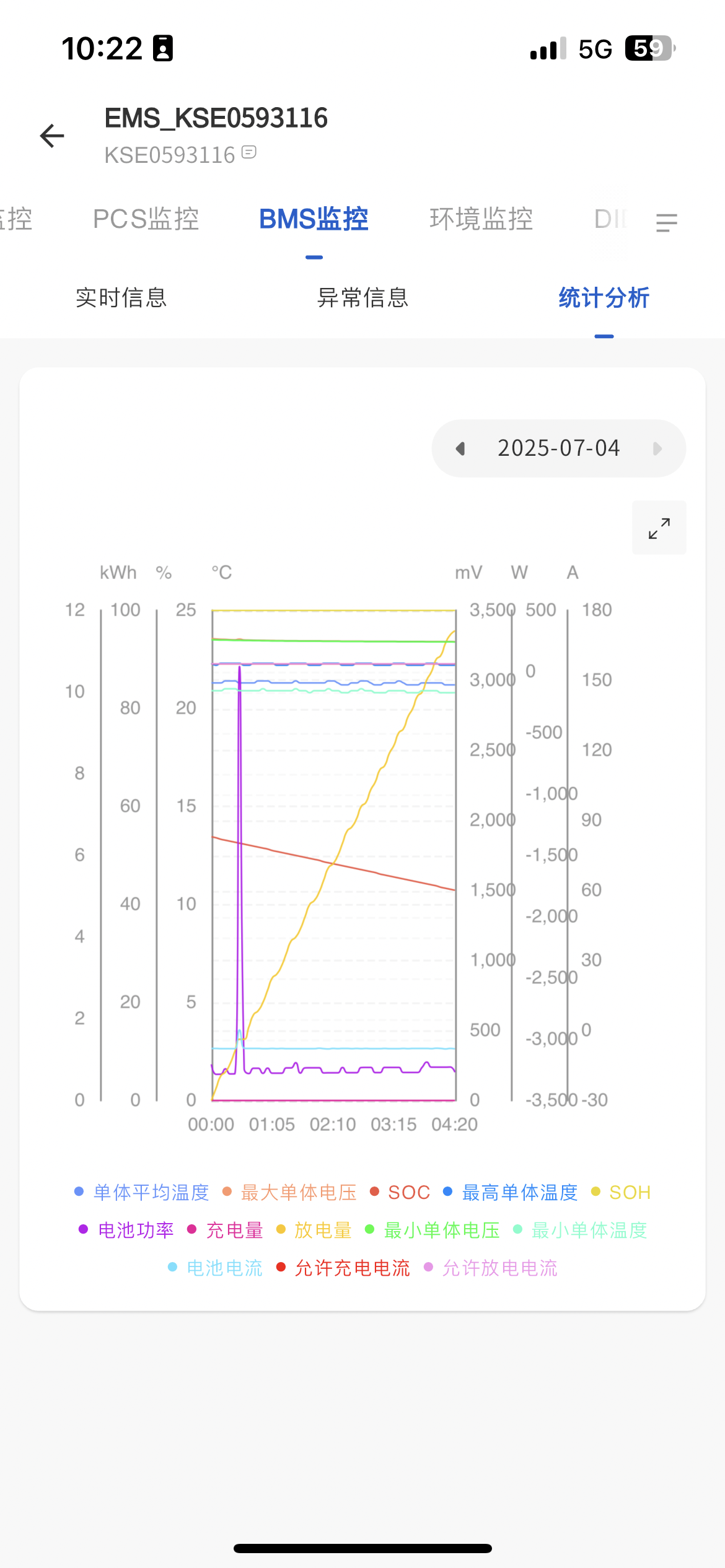

统计页面中以折线图的方式展示了该BMS设备截止当前时间单体平均温度、最大单体电压、SOC、最高单体温度、SOH、电池功率、充电量、放电量、最小单体电压、最小单体温度、电池电流等数据信息，您可以选择查看任意一天的运行数据，也支持您导出为表格进行查看。
参数配置
远程对BMS设备工作参数进行读取、设置的操作。
| 参数名称 | 参数说明 | 参数范围 |
|---|---|---|
| 工作模式 | 正常模式/工装测试模式 | |
| 参数处理 | 清除运行参数 恢复出厂参数 保存告警参数到FLASH 报存校准系数到FLASH 保存参数到FLASH 清除锁死故障 | |
| 时间设置 |
固件升级
系统支持远程对BMS固件版本进行升级，您可以在BMS监控页面通过下列操作步骤对机柜中的BMS固件版本进行升级。
① 点击电站-电站管理-电站列表中电站名称进入电站详情。
② 点击左侧[设备监控]，进入储能单元设备列表。
③ 点击储能单元数据 - BMS监控
④ 点击右上角[升级]按钮，在弹出的固件选择页面中选择要升级的固件版本。
⑤ 等待系统升级完成，就可以使用新版本的BMS了。
# 环境监控
除湿机运行数据

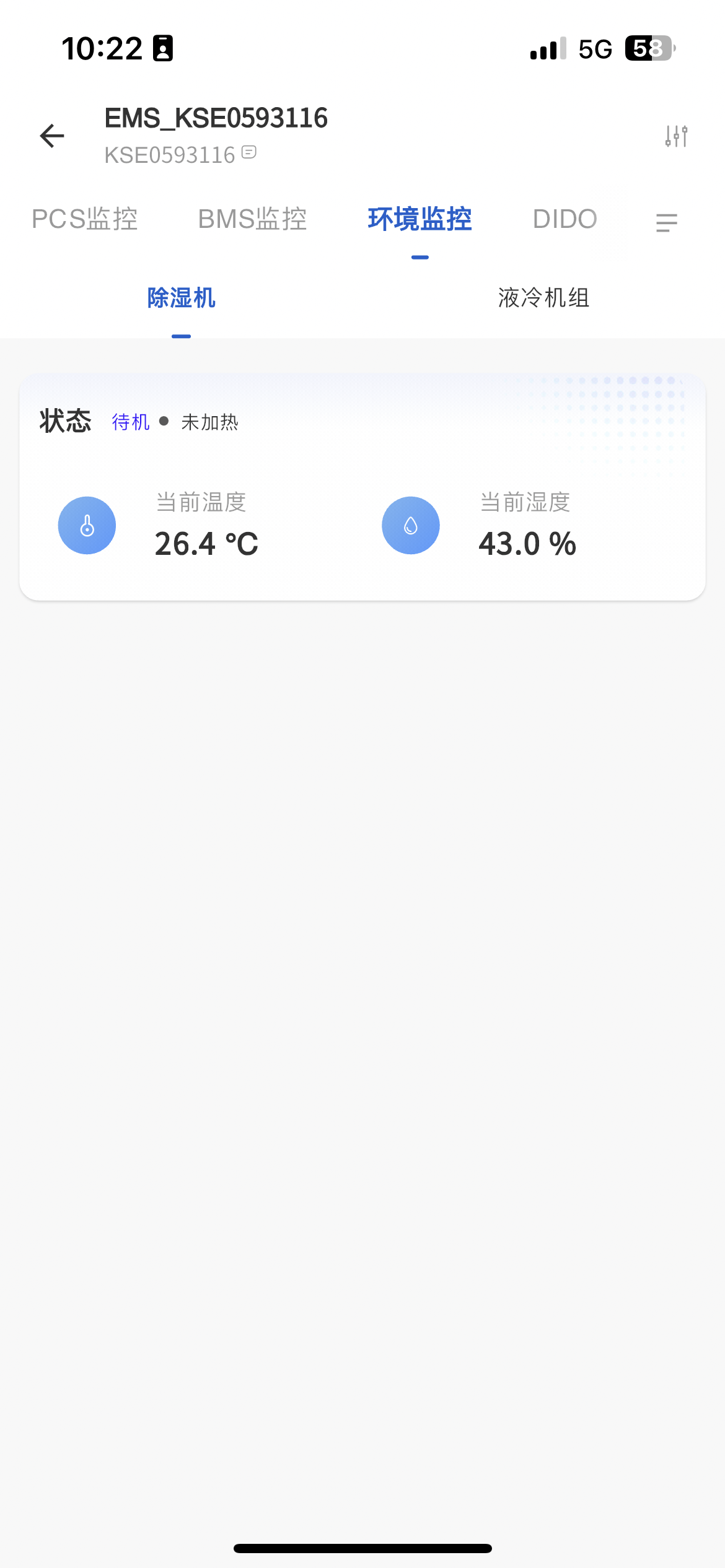

系统在环境监控页面中展示了除湿机工作的基本运行信息，您可以在该页面中进行查看。
除湿机参数配置

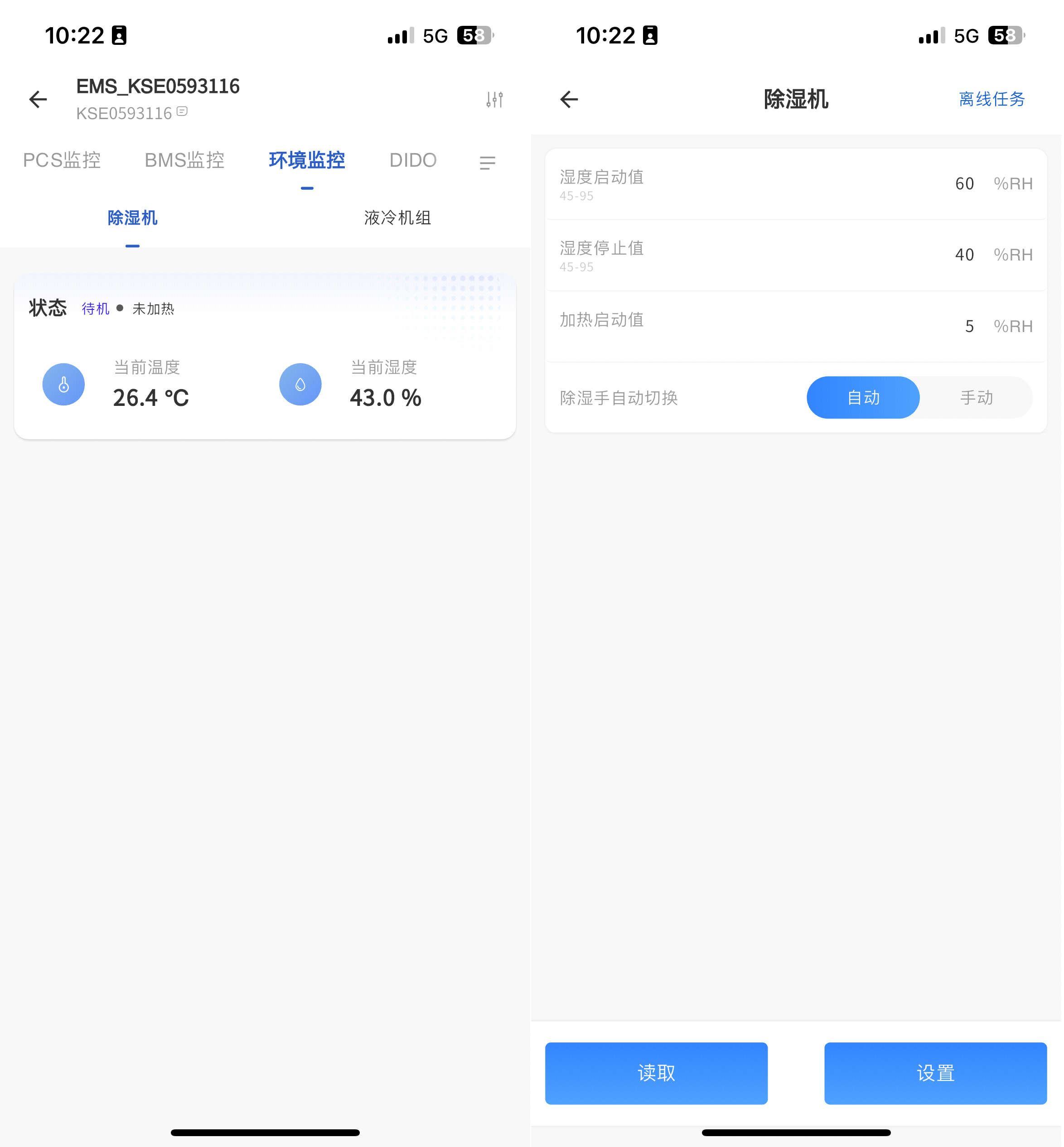

远程对除湿机的参数进行读取和设置。
| 参数名称 | 参数说明 | 参数范围 |
|---|---|---|
| 温度启动值 | 45-95%RH，出厂默认60%RH | |
| 温度停止值 | ||
| 加热启动值 | ||
| 除湿手自动切换 |
手动 自动 |
液冷机运行数据

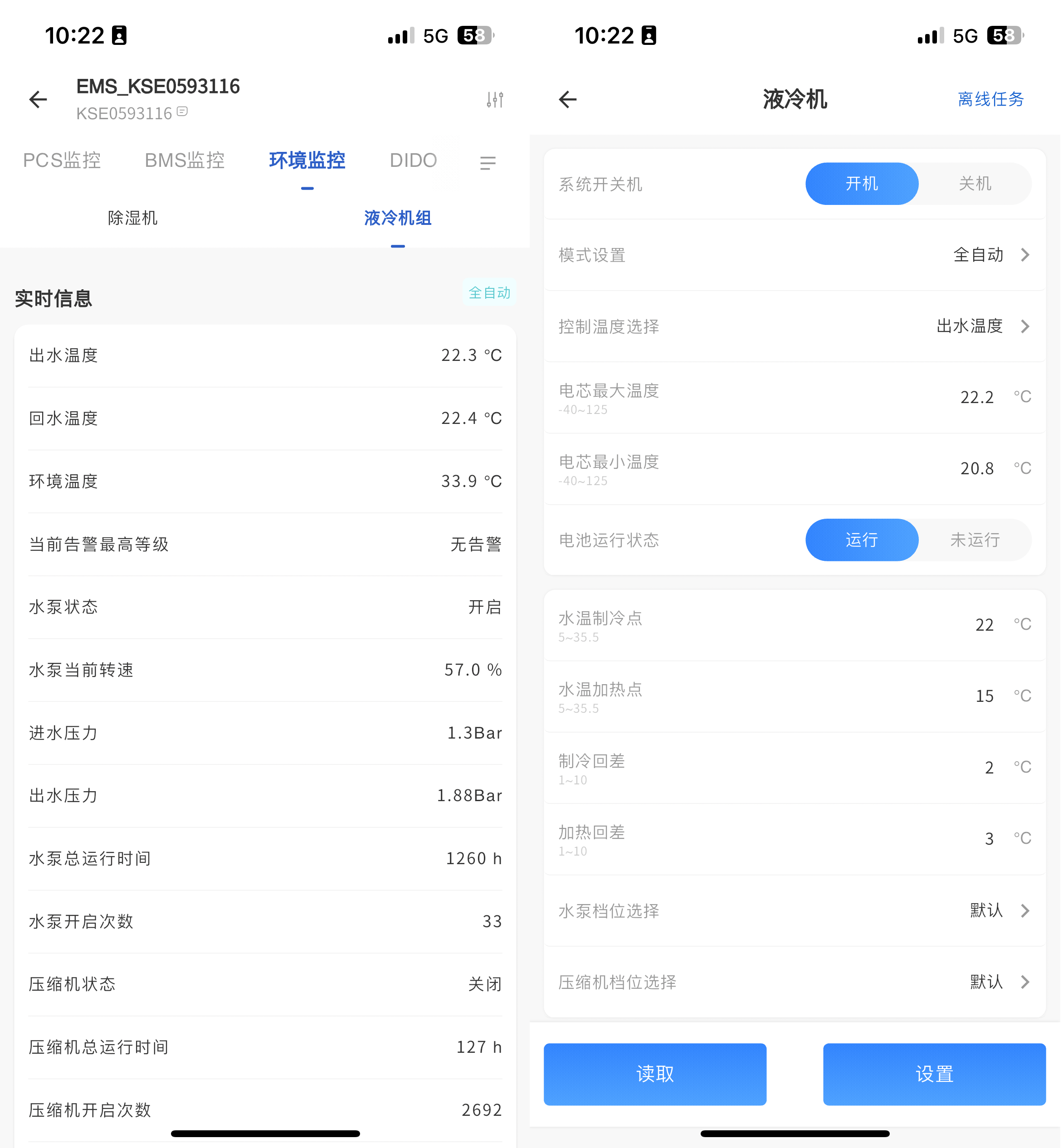

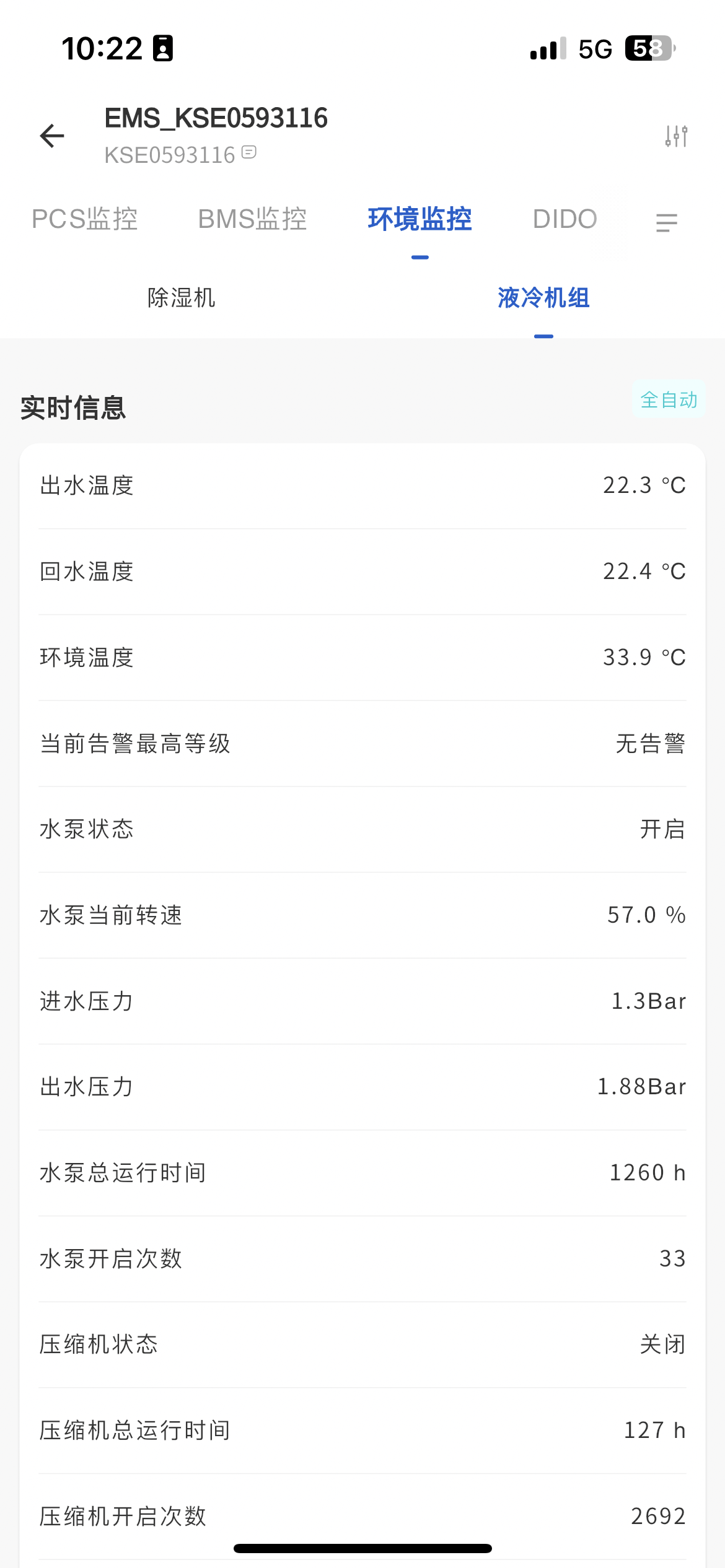

系统在环境监控页面中展示了液冷机工作的基本运行信息，您可以在该页面中进行查看。
液冷机参数配置
远程对液冷机的参数进行读取和设置。
| 参数名称 | 参数说明 | 参数范围 |
|---|---|---|
| 系统开关机 | 关机/开机 | |
| 模式设置 |
停止 内循环 制冷 加热 全自动 | |
| 控制温度选择 |
电芯平均温度 出水温度 回水温度 电芯权重温度 | |
| 电芯最大温度 | 可设置-40到125℃ | |
| 电芯最小温度 | 可设置-40到125℃ | |
| 电池运行状态 | 未运行/运行 | |
| 水温制冷点 | 5到35℃，默认15℃，最低可设置0.1℃ | |
| 水温加热点 | 5到35℃，默认15℃，最低可设置0.1℃ | |
| 制冷回差 | 1到10℃，默认3℃，最低可设置0.1℃ | |
| 加热回差 | 1到10℃，默认3℃，最低可设置0.1℃ | |
| 电芯温度制冷停止点 | 0到50℃，默认22℃，最低修改0.1℃，不能高于电芯运行温度制冷点-1.0℃。不能高于电池静置温度制冷点-1.0℃，不能低于电芯温度制热停止点。 | |
| 电芯温度制热点 | 0到50℃，默认22℃，最低修改0.1℃，不能高于电芯温度制热停止点-1.0℃ | |
| 电芯温度制热停止点 | 0到50℃，默认22℃，最低修改0.1，不能高于电芯温度制冷停止点，不能低于电芯温度制热点1.0℃ | |
| 电池静置温度制冷点 | 0到55℃，默认28℃，最低修改0.1℃，不能低于电芯温度制冷停止点1.0℃ | |
| 电芯温度自循环启动差 | 0到20℃，默认8℃，最低可修改0.1℃，不能低于电芯温度自循环停止差。 | |
| 电芯温度自循环停止差 | 0到20℃，默认5℃，最低可修改0.1℃，不能高于电芯温度自循环启动差。 | |
| 电芯允许最低温度 | 0到60℃，默认15℃，最低可修改0.1℃ | |
| 电芯允许最高温度 | 0到60℃，默认35℃，最低可修改0.1℃ | |
| 静音模式使能开关 | 关闭/开启 | |
| 静音模式外风机转速上限 | 50%到100%，默认100%，最低设置1% |
# EMS监控
系统在EMS监控页面展示了设备与服务器之间的通信状态，以及PCS、BMS、除湿机和液冷机与EMS设备之间的通信状态。
# ETU监控
系统在ETU监控页面展示了设备与服务器之间的通信状态，以及PCS、BMS、除湿机和液冷机与ETU设备之间的通信状态。(ETU设备与EMS设备页面展示内容一致，但是属于不同机器。)
ETU参数配置
您可以在ETU参数配置中，对调压的参数进行设置，也可以对智能保电的参数进行设置，可设置的参数内容如下：
调压设置
| 参数名称 | 参数说明 | 参数范围 |
|---|---|---|
| ETU模式选择 | ||
| 有功-电压灵敏度系数 | ||
| 有功-电压灵敏度系数 | ||
| 电压调节滞环电压 | 0.5 - 30V,最低可修改0.1V | |
| 电压调节死区下限 | >=100V,最低可修改0.1V | |
| 电压调节死区上限 | <=300V,最低可修改0.1V | |
| 电池强制补电功率 | < 3kW,最低可修改0.1W | |
| 电池调节周期 | 60s,最低可修改0.1s | |
| Cq计算无功上限 | <=100Kvar，最低可修改0.1Kvar |
能源管理
| 参数名称 | 参数说明 | 参数范围 |
|---|---|---|
| 能量分配模式 | ||
| 智能保电使能 | 不使能/使能 | |
| 智能保电SOC | 20%-80%，最低可修改1% | |
| 智能保电功率 | <=10kW，最低可修改0.1kW | |
| 强制保电 | 不使能/使能 | |
| 强制保电时间 |
# DIDO

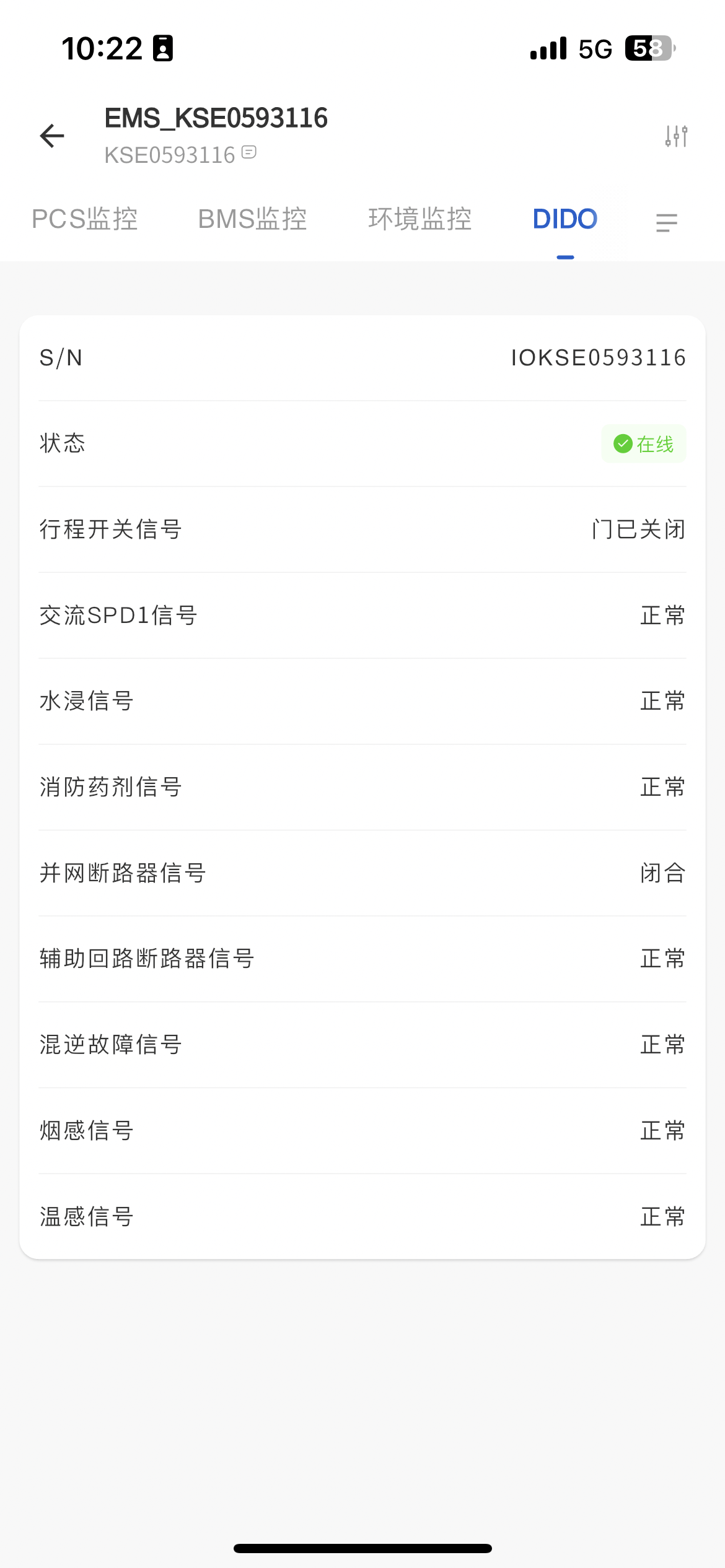

您可以在DIDO页面中查看到该设备的运行情况，

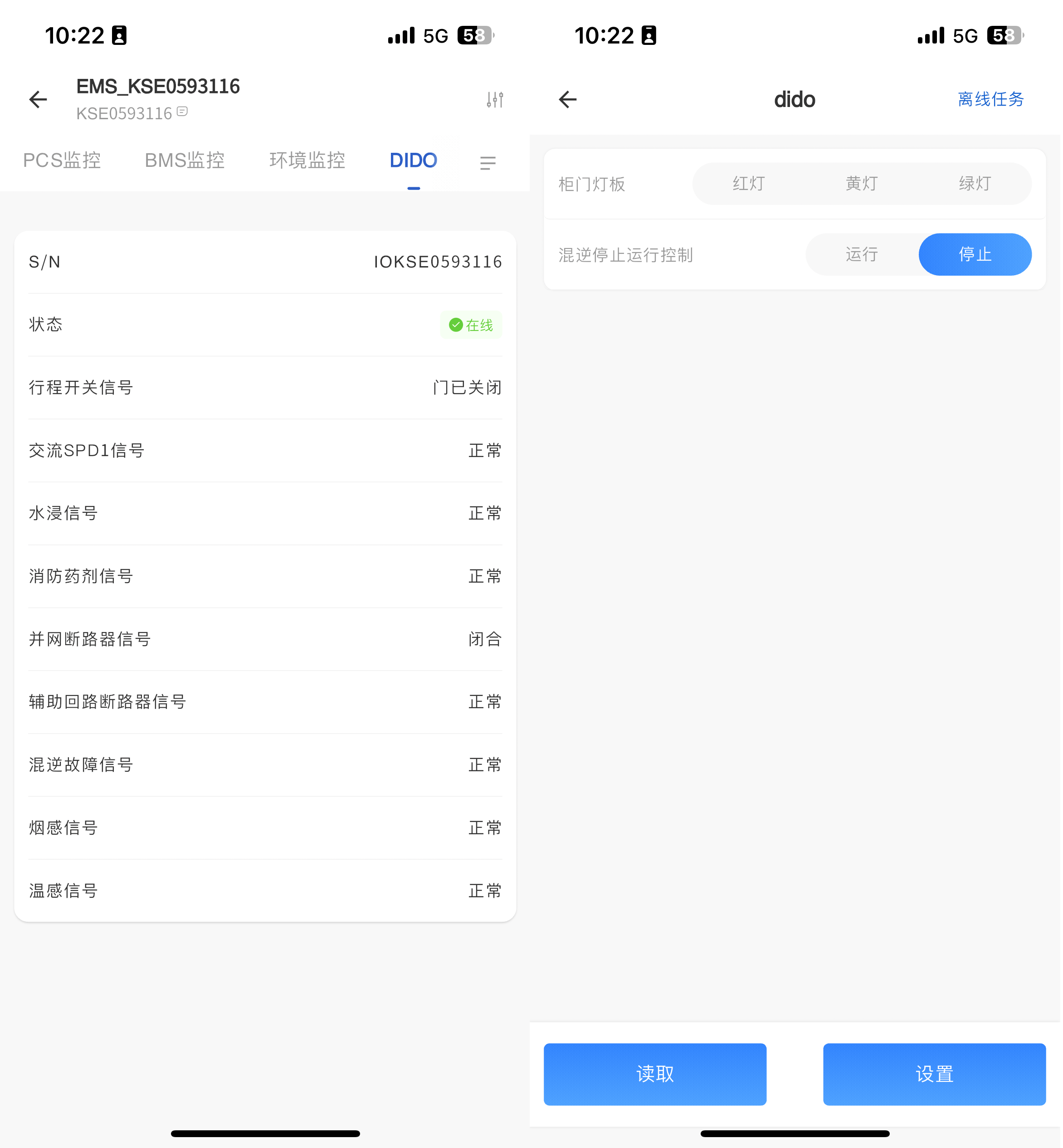

DIDO参数设置
目前仅支持工商储机柜进行参数设置，储能调压的机柜DIDO功能不多，不支持进行参数设置，具体可设置参数如下：
| 参数名称 | 参数说明 | 参数范围 |
|---|---|---|
| 柜门灯板 |
红色 绿色 蓝色 | |
| 逆变器停止运行控制 |
设备正常 设备急停 |
# 空调监控
您可以在空调监控页面中查看到机柜中空调的工作情况，以及工作的工作状态。
空调参数配置
| 参数名称 | 参数说明 | 参数范围 |
|---|---|---|
| 制冷点 | 15℃到50℃ | |
| 制冷回差 | 1℃到10℃ | |
| 加热点 | -15℃到25℃ | |
| 加热回差 | 1℃ - 10℃ | |
| 除湿点 | 40% - 90% | |
| 除湿回差 | 1% - 30% | |
| 高温点 | 25℃到80℃ | |
| 低温点 | -20℃到50℃ | |
| 高湿点 | 0-100% | |
| 内风机停止点 | -20℃到50℃ | |
| 最高控制温度 | ||
| 最低控制温度 | ||
| 控制温度 | ||
| 监控开关机 | 开机/关机 | |
| 启动制冷指令 | 关闭/启动 | |
| 启动送风制冷 | 关闭/启动 | |
| 启动待机指令 | 关闭/启动 | |
| 启动加热制冷 | 关闭/启动 |
# 北斗定位监控
您可以在北斗定位监控页面中查看到机柜当前所处位置和北斗设备工作情况。
北斗参数设置
| 参数名称 | 参数说明 | 参数范围 |
|---|---|---|
| 从站地址 | 45~95(出厂60) | |
| 波特率 |
1200 2400 4800 9600 19200 38400 57600 115200 | |
| 奇偶校验 |
无校验 奇校验 偶校验 MARK校验 SPACE校验 | |
| 定位模式 |
GPS、BD北斗同时定位 仅GPS定位 仅BD北斗定位 | |
| 更新频率 |
1Hz 2Hz 4Hz 5Hz 10Hz |
# 调压统计
您可以在调压统计页面中查看到机柜的总调压数据和调压时间数据，方便您了解机器的调压工作情况。
# CO监测
您可以在CO监控页面中，查看到CO监测器的工作状态和工作数据，方便您了解机器工作情况。
CO监测参数设置
| 参数名称 | 参数说明 | 参数范围 |
|---|---|---|
| 功耗模式 |
正常功耗 低功耗 |
← Smart Box关联设备 设备配网 →
