# PCS设备详情
本系统支持在电站-设备内，查看PCS设备实时的信息数据；支持在设备详情内查看故障详情和查看故障发生原因；支持查看该设备的统计数据。
# 实时信息

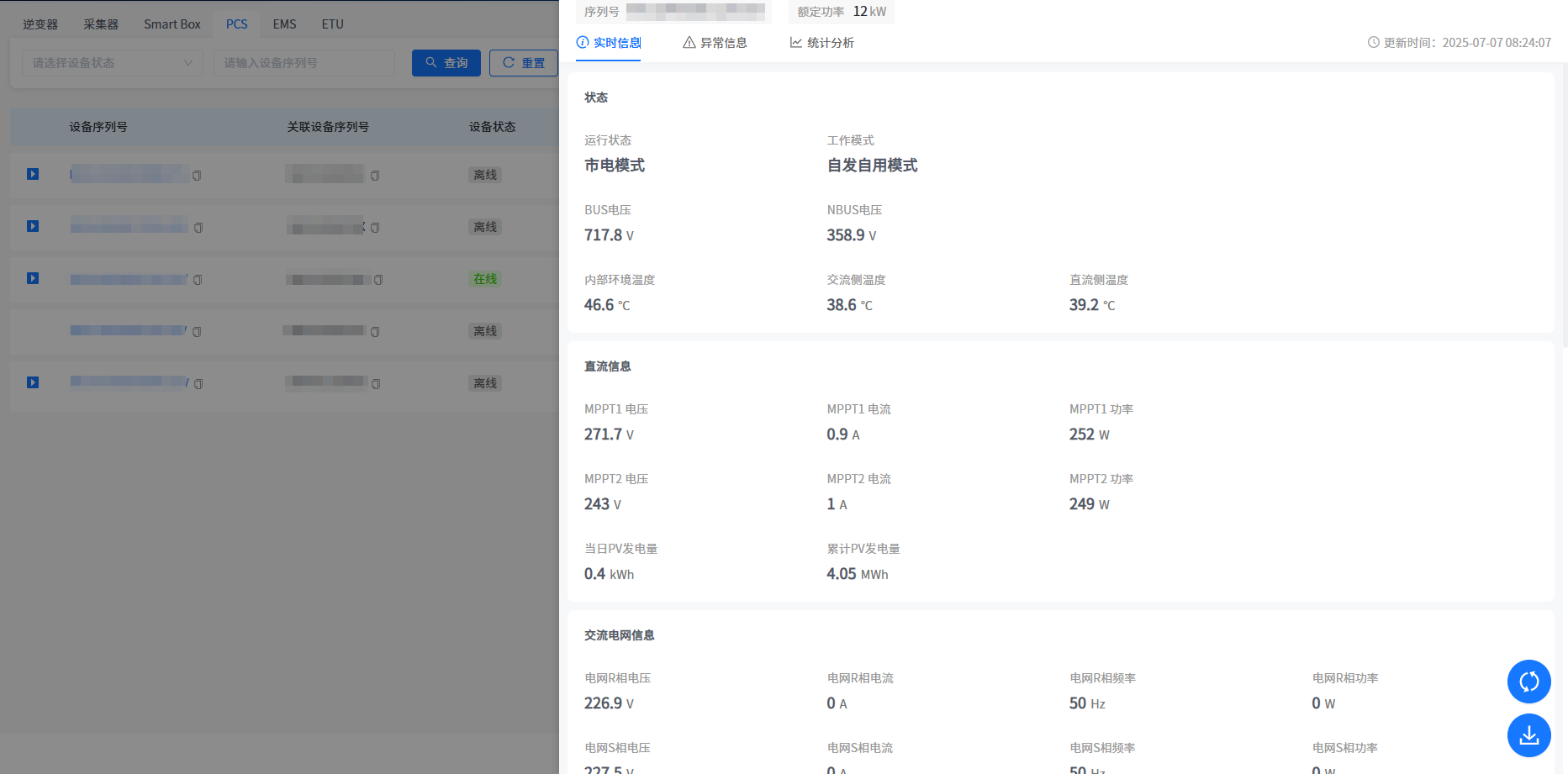

本系统在电站-设备-详情-实时信息页面中展示该台设备的详细工作数据，包含：设备状态、发电数据、电网数据、温度、控制和版本号的详细信息（五分钟更新一次）。

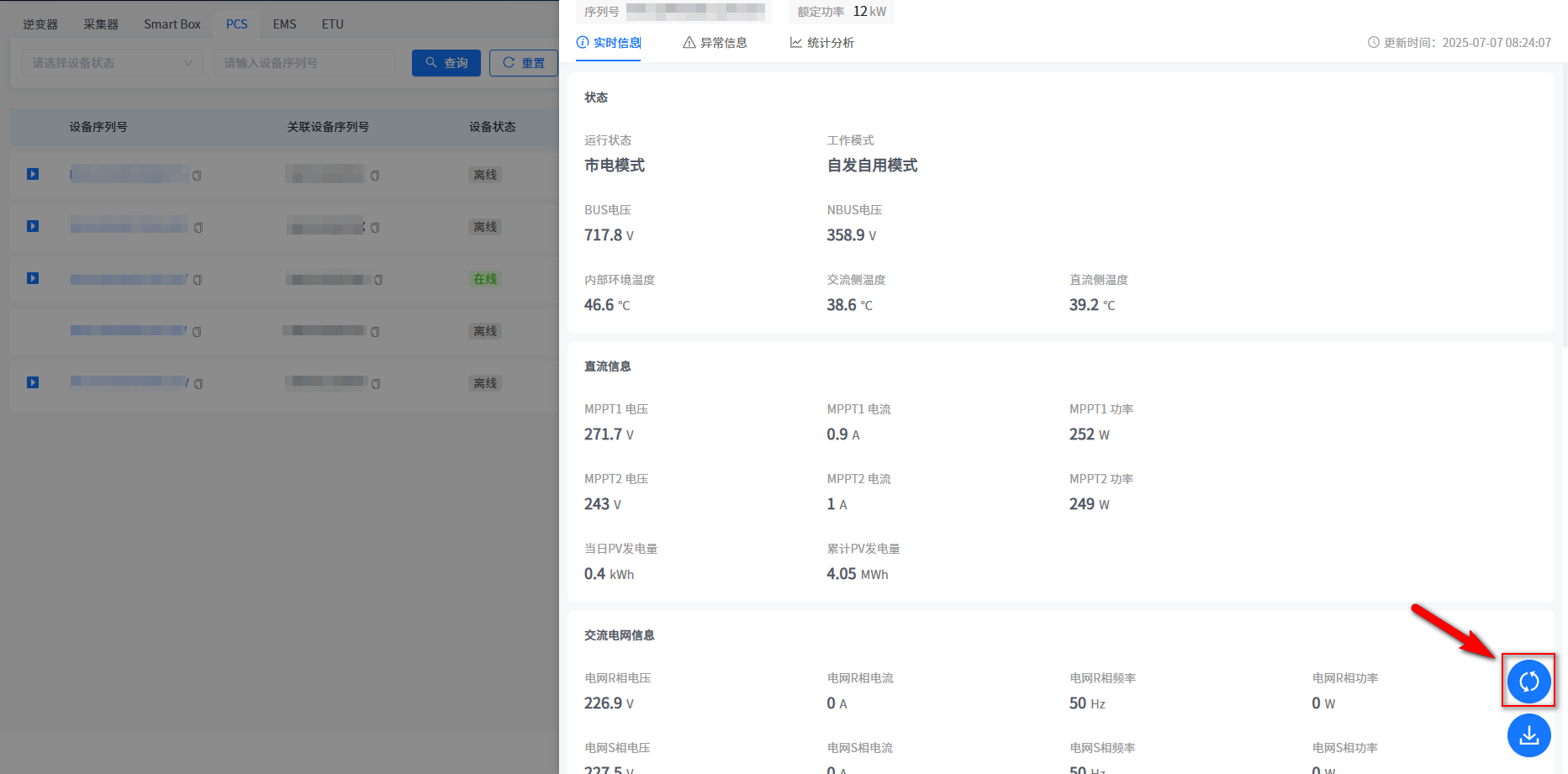

实时刷新
为了方便您能够实时了解到逆变器的工作数据，系统在实时信息页面右下脚增加了一个刷新按钮，通过点击该按钮，系统可以获取到当前时间点逆变器的工作数据展示到您。
实时信息导出
为了方便您查看到逆变器的所有工作数据，系统在实时信息 的右下角增加了一个导出按钮，您可以点击该按钮，选择您想要查看的实时信息时间段，就可以将该时间区间内逆变器的实时信息全部导出为Excel表格进行查看。(支持您导出不超过7天的实时信息数据)

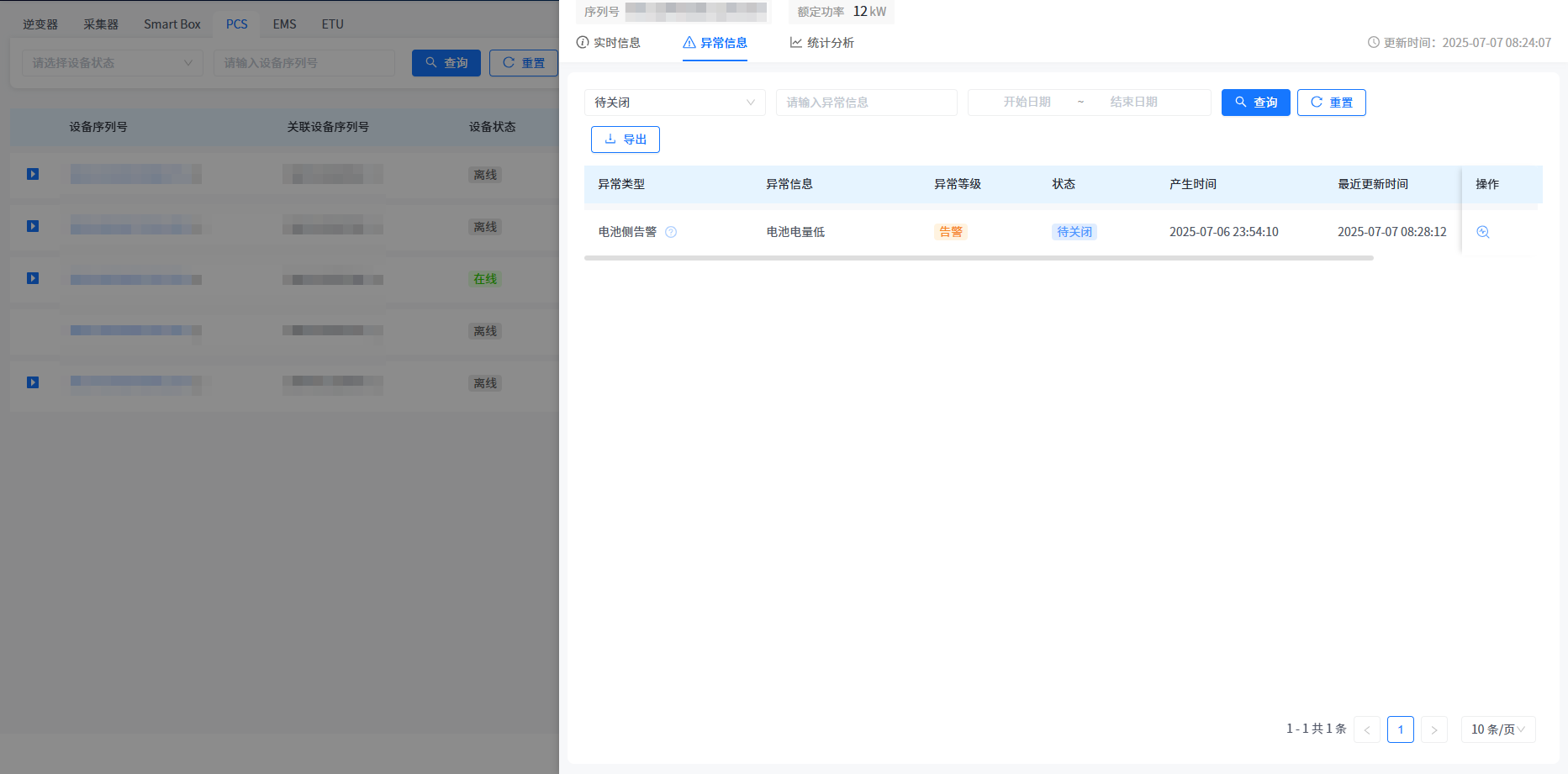

# 故障信息
本系统在电站-设备-详情-异常信息页面中，展示该台设备所有的故障告警数据。移动鼠标故障类型旁边的
按钮可以查看到故障告警的排查方案。点击数据操作栏的故障分析按钮，可以查看到该台设备在故障发生期间的工作情况统计图。
故障信息导出
系统在异常信息页面中，增加了[导出]按钮，您可以点击该按钮，导出查询到的所有故障数据，方便您能够统计和查看设备的故障发生情况。

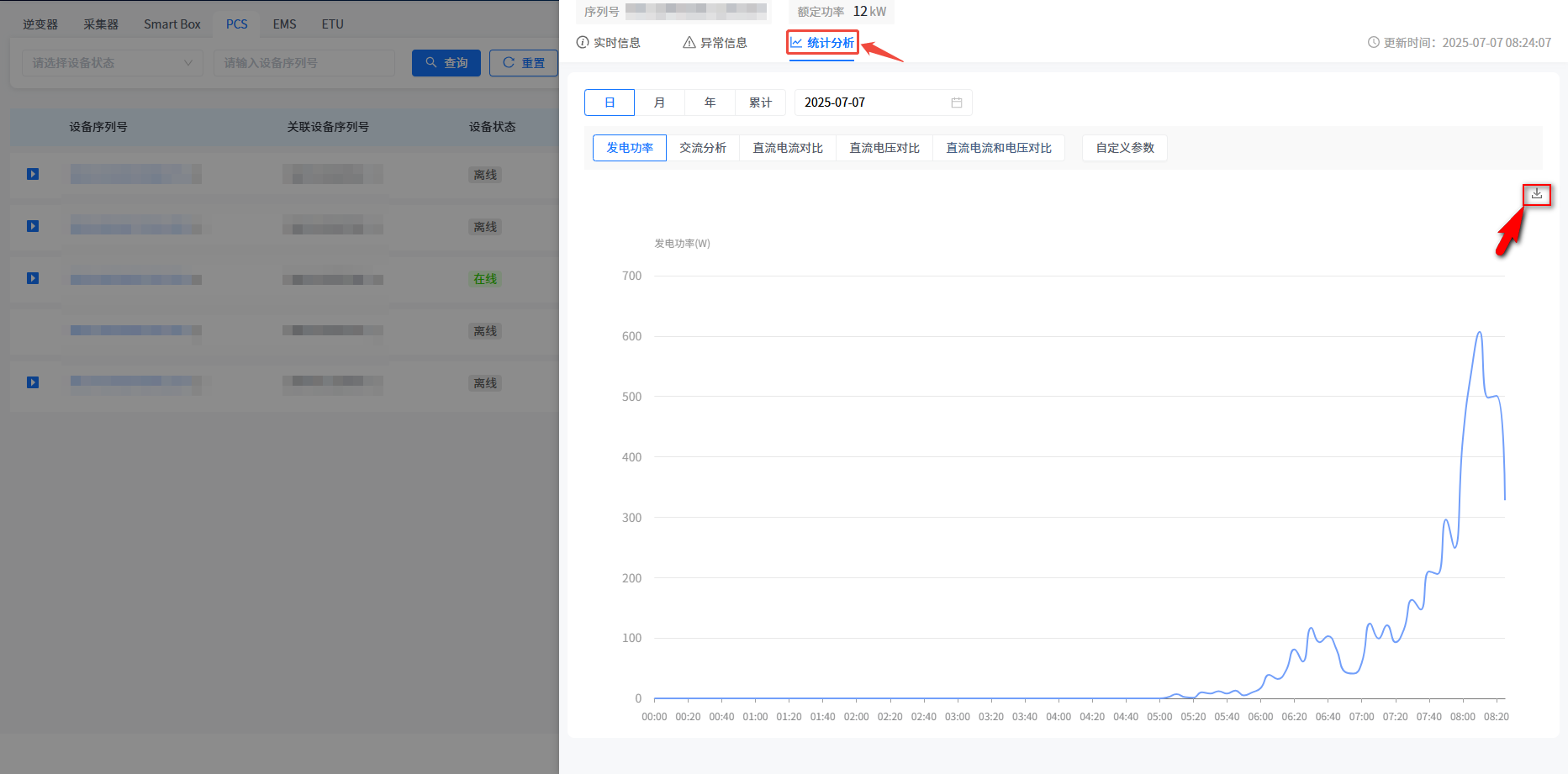

# 统计分析

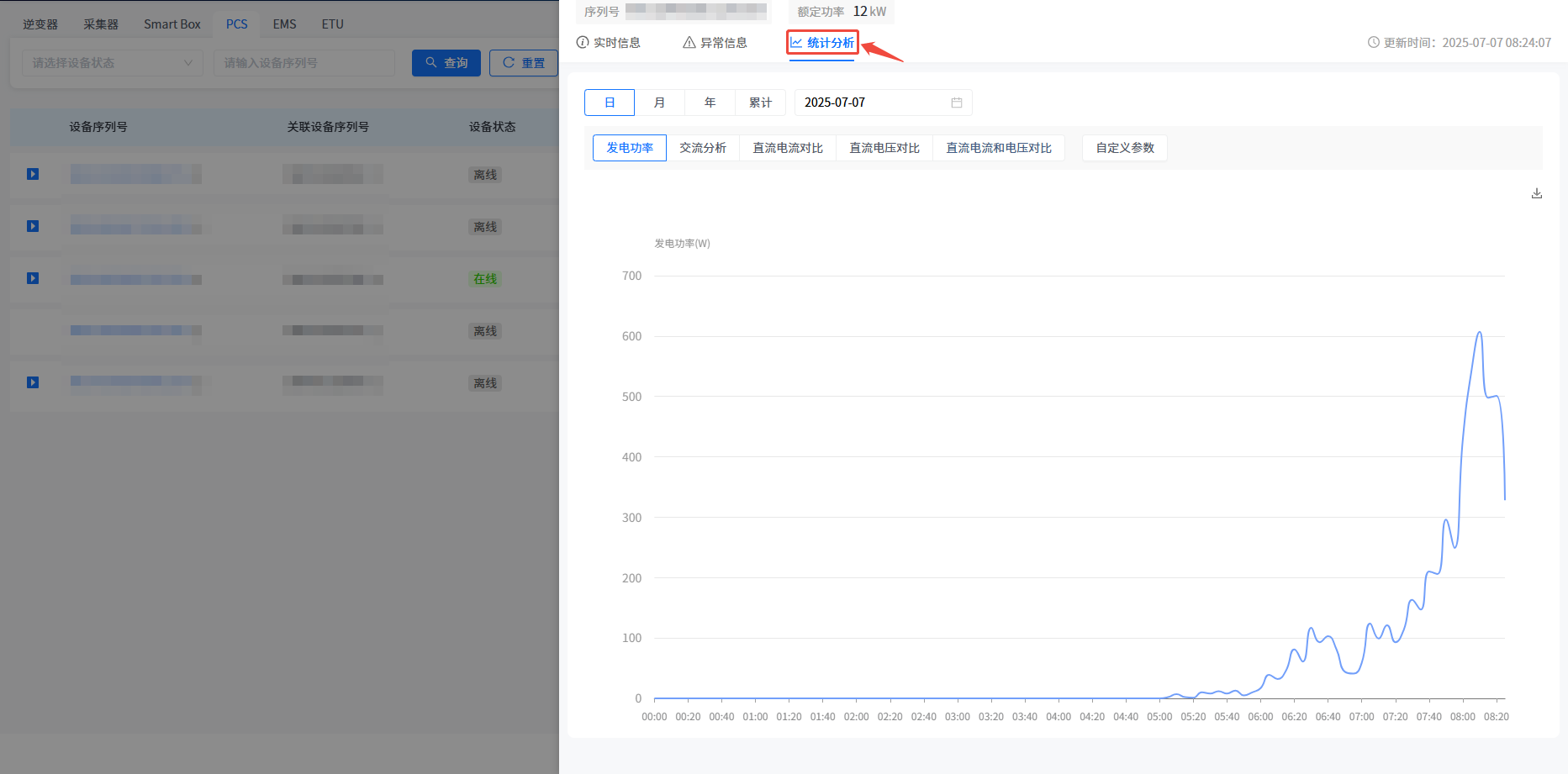

本系统在电站-设备-详情页面中以折线图的方式展示了该设备的当前时间实时功率、历史功率、历史发电量、交流分析、直流电流对比、直流电压对比、直流电流和电压对比以及自定义参数。
统计分析数据导出
系统在统计分析页面中，增加了[图标]按钮，您可以点击该按钮，导出当前所选的时间维度、统计维度的统计数据，以数字的方式来导出文件。
# 参数配置
系统在电站-设备列表页面支持您对PCS设备进行参数设置。您可以快捷对您名下的所有PCS设备进行参数设置。

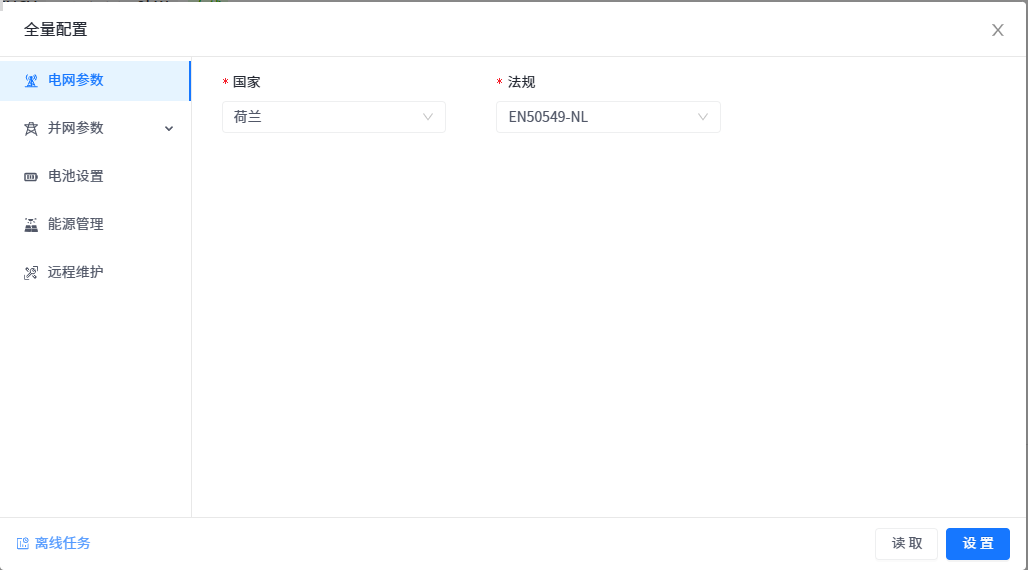

# 电网参数
| 参数名称 | 参数说明 | 参数范围 |
|---|---|---|
| 国家 | 设置不同的国家，法规会展示相应的内容 | |
| 法规 | 设置法规后，相关信息如并网参数、保护&时间等会自动修改为对应法规设置。 | |
| Auto Test | 用于检查和验证逆变器的运行状态、性能和安全性。（国家选择意大利时，可以使用Auto Test功能） |
# 并网参数
并网条件
| 参数名称 | 参数说明 | 参数范围 |
|---|---|---|
| AC启动高压(V) | 机器能并网的最高市电电压。并网前机器若检测到市电电压超过此电压，将无法并网（设置法规会自动修改至对应法规设置值，不建议用户修改） | 100V-600V，最小单位0.1V |
| AC启动低压 | 机器能并网的最低市电电压。并网前机器若检测到市电电压低于此电压，将无法并网（设置法规会自动修改至对应法规设置值，不建议用户修改） | 100V-600V，最小单位0.1V |
| AC启动高频(Hz) | 机器能并网的最高市电频率。并网前机器若检测到市电频率超过此频率，将无法并网（设置法规会自动修改至对应法规设置值，不建议用户修改） | 45Hz-65Hz，最小单位0.01Hz |
| AC启动低频(Hz) | 机器能并网的最低市电频率。并网前机器若检测到市电电压低于此频率，将无法并网（设置法规会自动修改至对应法规设置值，不建议用户修改） | 45Hz-65Hz，最小单位0.01Hz |
| 并网等待时间 | 机器开机后首次并网前的等待时间（设置法规会自动修改至对应法规设置值，不建议用户修改） | 1s-65535s，最低1s |
| 并网重连时间 | 机器因待机或断开市电等原因退出并网后，重新并网前的等待时间（设置法规会自动修改至对应法规设置值，不建议用户修改） | 1s-65535s，最低1s |
| 首次并网上升斜率（X%Pn/min） | 机器开机首次并网后追踪至MPPT最大功率点的速率（设置法规会自动修改至对应法规设置值，不建议用户修改） | 1-65535，最低1X%Pn/min |
| 重连并网上升斜率（X%Pn/min） | 机器重新并网后追踪至MPPT最大功率点的速率（设置法规会自动修改至对应法规设置值，不建议用户修改） | 1-65535，最低1X%Pn/min |
| 低压穿越使能 | 使能后开启低电压穿越功能 | 使能/不使能 |
| 高压穿越使能 | 使能后开启高电压穿越功能 | 使能/不使能 |
| 零电流穿越使能 | 使能后开启零电流穿越功能 | 使能/不使能 |

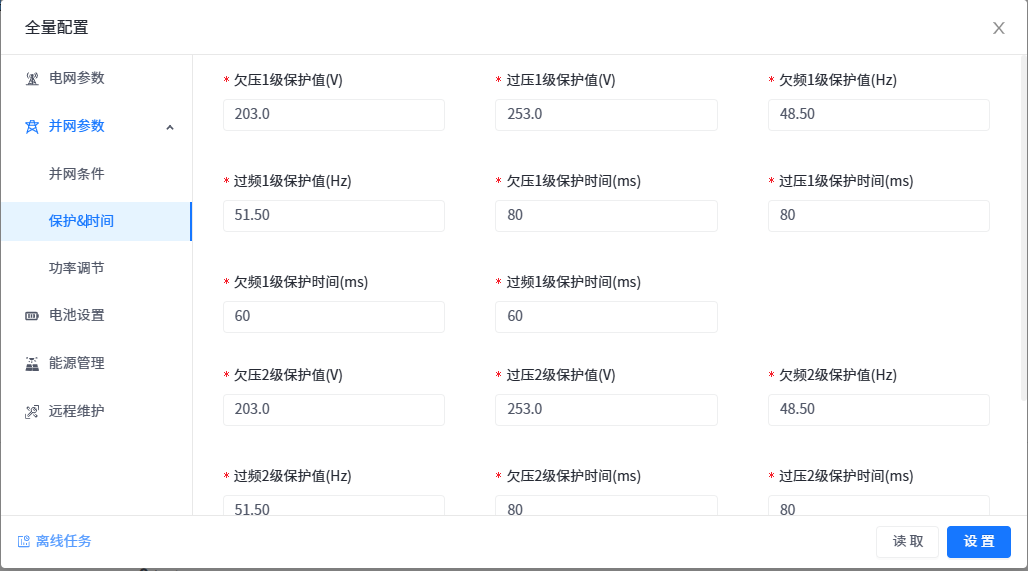

保护&时间
| 参数名称 | 参数说明 | 参数范围 |
|---|---|---|
| 欠压1级保护值(V) | 机器检测到市电电压低至此电压后会保护，报1级欠压故障（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低0.1V |
| 过压1级保护值(V) | 机器检测到市电电压高至此电压后会保护，报1级过压故障（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低0.1V |
| 欠频1级保护值(Hz) | 机器检测到市电频率低至此频率后会保护，报1级欠频故障（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置0.01Hz |
| 过频1级保护值(Hz) | 机器检测到市电频率高至此频率后会保护，报1级过频故障（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置0.01Hz |
| 欠压1级保护时间(ms) | 从市电1级欠压到机器保护所用的时间（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置20ms |
| 过压1级保护时间(ms) | 从市电1级过压到机器保护所用的时间（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置20ms |
| 欠频1级保护时间(ms) | 从市电1级欠频到机器保护所用的时间（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置20ms |
| 过频1级保护时间(ms) | 从市电1级过频到机器保护所用的时间（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置20ms |
| 欠压2级保护值(V) | 机器检测到市电电压低至此电压后会保护，报2级欠压故障（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低0.1V |
| 过压2级保护值(V) | 机器检测到市电电压高至此电压后会保护，报2级过压故障（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低0.1V |
| 欠频2级保护值(Hz) | 机器检测到市电频率低至此频率后会保护，报2级欠频故障（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置0.01Hz |
| 过频2级保护值(Hz) | 机器检测到市电频率高至此频率后会保护，报2级过频故障（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置0.01Hz |
| 欠压2级保护时间(ms) | 从市电2级欠压到机器保护所用的时间（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置20ms |
| 过压2级保护时间(ms) | 从市电2级过压到机器保护所用的时间（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置20ms |
| 欠频2级保护时间(ms) | 从市电2级欠频到机器保护所用的时间（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置20ms |
| 过频2级保护时间(ms) | 从市电2级过频到机器保护所用的时间（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置20ms |
| 欠压3级保护值(V) | 机器检测到市电电压低至此电压后会保护，报3级欠压故障（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低0.1V |
| 过压3级保护值(V) | 机器检测到市电电压高至此电压后会保护，报3级过压故障（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低0.1V |
| 欠频3级保护值(Hz) | 机器检测到市电频率低至此频率后会保护，报3级欠频故障（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置0.01Hz |
| 过频3级保护值(Hz) | 机器检测到市电频率高至此频率后会保护，报3级过频故障（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置0.01Hz |
| 欠压3级保护时间(ms) | 从市电3级欠压到机器保护所用的时间（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置20ms |
| 过压3级保护时间(ms) | 从市电3级过压到机器保护所用的时间（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置20ms |
| 欠频3级保护时间(ms) | 从市电3级欠频到机器保护所用的时间（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置20ms |
| 过频3级保护时间(ms) | 从市电3级过频到机器保护所用的时间（设置法规会自动修改至对应法规设置值，不建议用户修改） | 最低设置20ms |
| 10分钟过压保护值(V) | 当电网电压超过1.1倍逆变器应至少保持运行10分钟（与过压保护功能冲突，开启此功能需要把过压保护时间设置为大于10分钟） | 最低0.1V |

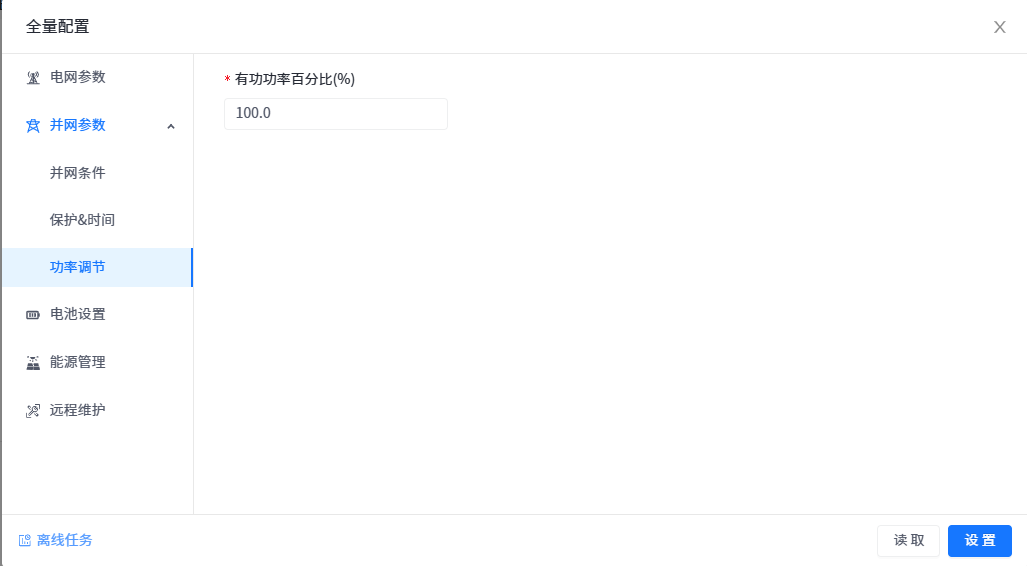

功率调节
| 参数名称 | 参数说明 | 参数范围 |
|---|---|---|
| 有功功率百分比 | 设置值后，机器最大功率即变为最大功率*设置百分比 | 最低0.1% |
| 有功P(U)曲线开关 | 设置后，机器按P（U）曲线工作 | 开启/关闭 |
| 电网过压调整电压点1(V) | 设置值后，电网过压后设备调整到该值电压 | 最低0.1V |
| 电网过压调整电压点2(V) | 设置值后，电网过压后设备调整到该值电压 | 最低0.1V |
| 电网过压调整电压点3(V) | 设置值后，电网过压后设备调整到该值电压 | 最低0.1V |
| 电网过压调整电压点4(V) | 设置值后，电网过压后设备调整到该值电压 | 最低0.1V |
| 电网过压功率调整电压点1功率(%) | 设置值后，电网过压后设备调整到该值功率 | 最低0.1% |
| 电网过压功率调整电压点2功率(%) | 设置值后，电网过压后设备调整到该值功率 | 最低0.1% |
| 电网过压功率调整电压点3功率(%) | 设置值后，电网过压后设备调整到该值功率 | 最低0.1% |
| 电网过压功率调整电压点4功率(%) | 设置值后，电网过压后设备调整到该值功率 | 最低0.1% |
| 电网过压功率调整时间 | 设置值后，电网过压后设备在经历该值的时间后自动调整 | 最低1s |
| 功率响应开关 | 使能后，可设置无功功率响应速度，不使能则按最快速度响应 | 开启/关闭 |
| 功率响应时间常数 | 设置无功功率响应时间常数 | |
| 无功功率调节 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | 禁用 功率因数设置已启用 无功功率百分比设置已启用 Q(U)曲线设置已启用 Q(P)曲线设置已启用 |
| 无功功率百分比 | 可设置无功功率百分比 | 最低0.1% |
| 功率因数 | 可设置功率因数值 | 0.001 |
| Q(P)曲线选择 | 可设置Q（P）曲线 |
曲线A 曲线B 曲线C |
| 有功功率百分比点A(%) | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 有功功率百分比点A处功率因数 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 有功功率百分比点B(%) | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 有功功率百分比点B处功率因数 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 有功功率百分比点C(%) | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 有功功率百分比点C处功率因数 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | 有功功率百分比点D(%）) | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 |
| 有功功率百分比点D处功率因数 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 无功功率响应时间常数 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 进入曲线电压 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 退出曲线电压 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 退出曲线功率 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| Q(U)曲线选择 | 可设置Q（U）曲线 | 曲线A 曲线B 曲线C |
| 电压比U1 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 电压比U1对应的无功功率百分比 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 电压比U2 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 电压比U2对应的无功功率百分比 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 电压比U3 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 电压比U3对应的无功功率百分比 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 电压比U4 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 电压比U4对应的无功功率百分比 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 进入曲线功率 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 退出曲线功率 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 无功功率响应时间常数 | 设备支持的国家/地区电网下具体标准，请根据设备当前接入的电网标准进行选择。 | |
| 有功功率设定值(kW) | ||
| 无功功率设定值(kW) | ||
| LVRT零功率模式 | ||
| HVRT零功率模式 | ||
| 过频降额开关 | ||
| 过频降额曲线类型 | ||
| 过频降额频率点F1(起始点)(Hz) | ||
| 过频降额频率点F2(结束点)(Hz) | ||
| 过频降额频率点F3(保留)(Hz) | ||
| F1频率点下的功率设定值(%) | ||
| F2频率点下的功率设定值(%) | ||
| F3频率点下的功率设定值(%) | ||
| 过频降额功率恢复的频率点(Hz) | ||
| 过频降额的功率斜率(%/min) | ||
| 过欠频升额的恢复时间(s) | ||
| 欠频升额恢复斜率(%/min) |

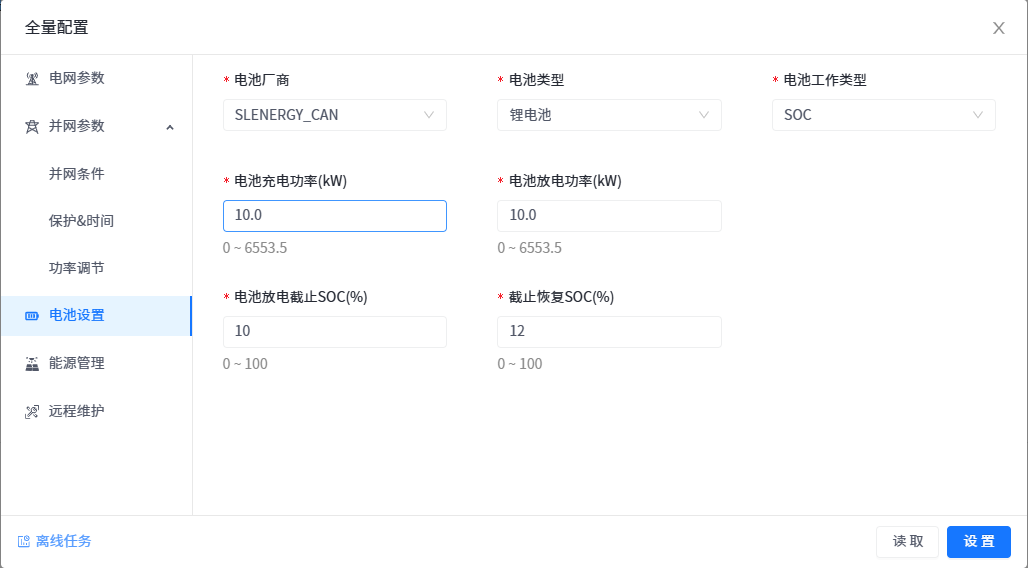

# 电池设置
| 参数名称 | 参数说明 | 参数范围 |
|---|---|---|
| 电池厂商 | 设置电池的生产商。 | 中兴派能_CAN 中兴派能_RS485 天邦达_CAN 天邦达_RS485 欣旺达_CAN 欣旺达_RS485 BYD_CAN BYD_RS485 优能_CAN 优能_RS485 嘉佰达_CAN 嘉佰达_RS485 AOBOET_CAN AOBOET_RS485 SLENERGY_CAN SLENERGY_RS485 DESAY_CAN DESAY_RS485 GENIXGEREEN_CAN GENIXGEREEN_RS485 DYNESS_CAN DYNESS_RS485 |
| 电池类型 | 选择电池的类型 | 无/铅酸电池/锂电池 |
| 电池工作类型 | 选择电池工作模式 | 根据电压/根据SOC/没有电池 |
| 混合模式下电池放电截止电压 | 在有PV的情况下，设置值后，电池电压低于设置值后停止放电 | 最低0.1V |
| 混合模式下电池放电截止SOC | 在有PV的情况下，设置值后，电池放电至SOC低于设置值后即停止放电 | 最低1% |
| 混合模式下截止恢复电压 | 在有PV的情况下，设置值后，电池电压高于设置值后允许放电 | 最低0.1V< |
| 混合模式下截止恢复SOC | 在有PV的情况下，设置值后，电池充电至SOC高于设置值后允许放电 | 最低1% |
| 最大放电电流 | 设置电池最大放电电流 | 最低1A |
| 最大充电电流 | 设置电池最大充电电流 | 最低1A |
| 电池充电功率(kW) | 设置电池最大充电功率 | 最低0.1kW |
| 电池放电功率(kW) | 设置电池最大放电功率 | 最低0.1kW |
| 上电激活控制开关 | 使能后上电激活电池 | 开启/关闭 |
| 电池激活开关 | 使能后一直激活电池 | 开启/关闭 |
| 市电充电最大电流(A) | 设置市电对电池最大充电电流 | 最低设置0，最小单位1A |
| 市电充电目标SOC(%) | 设置使用市电对电池充电的SOC | 最低设置0，最小单位1% |
| 市电充电目标电压(V) | 设置使用市电对电池充电的电压 | 最低设置0，最小单位0.1V |
| 电池容量(Ah) | 依据实际安装电池容量进行设置 | 最低设置0，最小单位1Ah |
| 锂电池丢失报故障开关 | 设置后，如果电池BMS无法与逆变器通信，逆变器将停止工作并报故障 | 开启/关闭 |
| 电池放电截止电压(V) | 当电池电压低于这个设置阈值，电池不能进行发电 | 最低设置0，最小单位0.1V |
| 截止恢复电压(V) | 当电池电压高于这个设置的阈值，电池可以进行放电 | 最低设置0，最小单位0.1V |
| 电池放电截止SOC(%) | 设置值后，电池放电至SOC低于设置值后即停止放电 | 最低设置0，最小单位1% |
| 截止恢复SOC(%) | 设置值后，电池充电至SOC高于设置值后即恢复放电 | 最低设置0，最小单位1% |
| 柴发充电开关 | 设置后，使用发电机为连接的电池组充电 | 开启/关闭 |
| 柴发充电启动电压(V) | 最低0，最高6553.5kW，单位0.1kW | |
| 柴发充电启动SOC(%) | 设置储能设备的放电功率。 | 最低0，最高6553.5kW，单位0.1kW |
| 柴发充电电流(A) | 可设置发电机给电池充电电流 | 最低设置0，最小单位1A |
| 柴发信号 | 设置储能设备的放电功率。 | 继电器常开/继电器常闭 |
| 柴发强制开启 | 当发电机连接时，在不满足其它条件的情况下，强制启动发电机 | 开启/关闭 |
| 电网充电使能 | 设置后，使用电网为连接的电池组充电 | 开启/关闭 |
| 电网充电启动电压(V) | 电池电压低于这个设置阈值，电网开始给电池进行强制充电 | 最低设置0，最小单位0.1V |
| 电网充电启动SOC(%) | 电池soc低于这个设置阈值，电网开始给电池进行强制充电 | 最低设置0，最小单位1% |
| 电网充电电流(A) | 可设置电网给电池充电电流 | 最低设置0，最小单位1A |
| 电网信号 | 设置储能设备的放电功率。 | 最低0，最高6553.5kW，单位0.1kW |
| 浮充电压(V) | 设置铅酸电池的浮充电压 | 最低设置0，最小单位0.1V |
| 恒压充电电压(V) | 设置铅酸电池的恒压充电电压 | 最低设置0，最小单位0.1V |
| 均衡充电电压(V) | 设置铅酸电池的均衡充电电压 | 最低设置0，最小单位0.1V |
| 均衡充电周期(天) | 设置铅酸电池的均衡充电周期 | 最低设置0，最小单位1Day |
| 均衡充电时长(小时) | 设置铅酸电池的均衡充电时长 | 最低设置0，最小单位1Hour |
| 欠压报警电压(V) | 使铅酸电池和锂电池在达到设置电压值时报警 | 最低设置0，最小单位0.1V |
| 欠压报警SOC(%) | 使铅酸电池和锂电池在达到设置SOC值时报警 | 最低设置0，最小单位1% |
| AC充电功率 | ||
| 充电截止SOC(%) | ||
| 充电截止恢复SOC(%) | ||
| SOC强制校准使能 | ||
| SOC强制校准周期 | ||
| 电池功率(kW) |

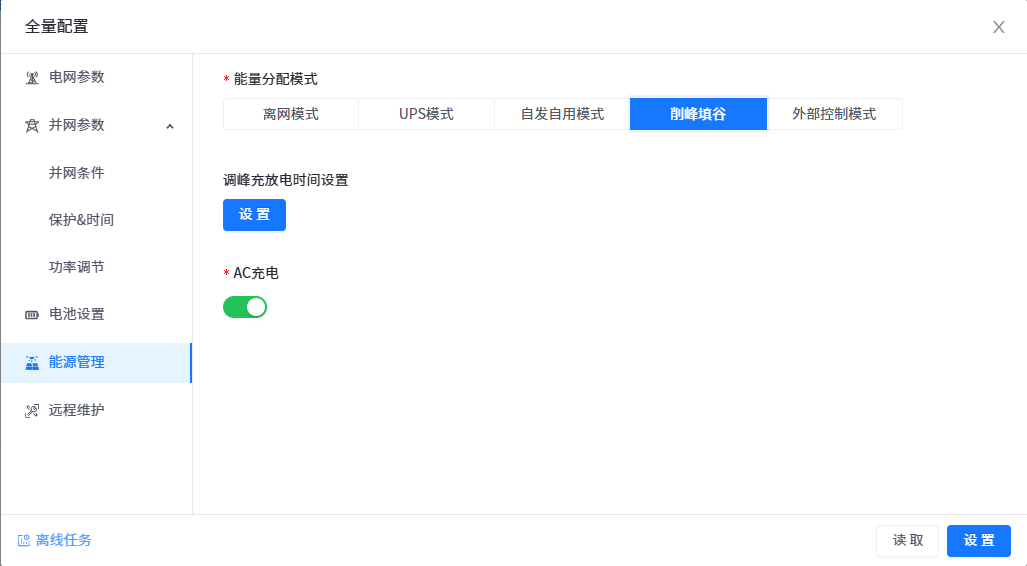

# 能源管理
| 参数名称 | 参数说明 | 参数范围 |
|---|---|---|
| 能量分配模式 | 选择逆变器工作模式 | 离网模式 UPS模式 自发自用模式 削峰填谷模式 卖电模式 |
| 强制充电时间设置 | 机器按设置的强制充电时间段等参数设置工作 | |
| AC充电 | 开启后，电网可给电池充电 | 开启/关闭 |
| AC充电时间设置 | 机器按设置的AC充电时间段等参数设置工作 | |
| 调峰充放电时间设置 | 机器按设置的调峰充电或放电时间段等参数设置工作 | |
| PV能量流向优先级 | 设置光伏发电能量流向优先级 |
负载-电池-电网 负载-电网-电池 电池-负载-并网 |
| 电网调峰 | 使能后开启电网调峰功能 | 开启/关闭 |
| 电网调峰功率(W) | 限制从电网取电功率 | 最低设置0，最小单位1kW |
| 零输出功率(W) | 输出到电网功率为零 | 最低设置0，最小单位1kW |
| 定时充放电 | 设置后，支持电网或发电机为电池充电，以及何时电池放电为负载供电 | 开启/关闭 |
| 充放电时间设置 | 机器按设置的充放电时间段为电池充电或者为电池放电 | |
| 充电开关 | 使能后，可以给电池充电（1.有PV可直接充电；2.电网充电的前提条件） | 开启/关闭 |
| 总并网开关 | 使能后，机器与电池并网（电池并网的前提条件） | 开启/关闭 |
| 电池并网开关 | 使能后，总并网开关同时使能，机器电池能够并网 | 开启/关闭 |
| 最大光伏功率(W) | ||
| 最大光伏卖电功率(W) | ||
| 光伏卖电(Zero Export to Load) | ||
| 光伏卖电(Zero Export to CT) |

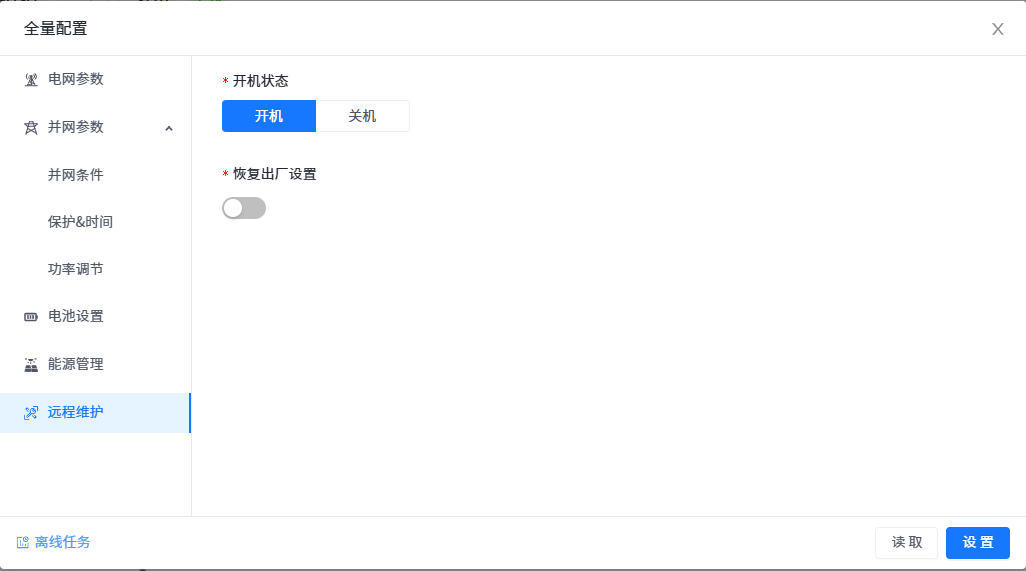

# 远程维护
| 参数名称 | 参数说明 | 参数范围 |
|---|---|---|
| 开机状态 | 默认使能，即开机状态，取消使能机器进入待机状态 | 开机/关机 |
| 重启 | 使能后，机器会重启 | 开启/关闭 |
| 外置选择 | 根据设备所在的国家/地区的实际时间进行设置 |
无 电表 有线CT |
| CT自检方向使能 | 使能后可设置CT方向 | 开启/关闭 |
| R相CT方向设置 | 使能后在电池并网条件下进行反接判断，如异常将报错提示，手动设置正确的CT方向即可 | 正常/反向 |
| S相CT方向设置 | 使能后在电池并网条件下进行反接判断，如异常将报错提示，手动设置正确的CT方向即可 | 正常/反向 |
| T相CT方向设置 | 使能后在电池并网条件下进行反接判断，如异常将报错提示，手动设置正确的CT方向即可 | 正常/反向 |
| 外置CT变比 | 由外接的CT决定变比 | |
| R相外置CT使能 | 使能后可设置CT方向 | |
| 电表品牌与协议 | 外接电表时对应的电表品牌 | |
| 恢复出厂设置 | 使能后，机器所有设置项均恢复为出厂设置 | 开启/关闭 |
| S相外置CT使能 | 使能后可设置CT方向 | |
| T相外置CT使能 | 使能后可设置CT方向 | |
| 手动设置R相CT相序 | ||
| 手动设置S相CT相序 | ||
| 手动设置T相CT相序 | ||
| 电表使能 | ||
| 电表类型 | ||
| 逆变器等待重启延迟时间(s) |
# 固件升级
系统在电站-设备列表页面支持您对PCS设备进行固件版本升级。您可以快捷对您名下的某一个机柜中的PCS设备进行固件版本升级。
